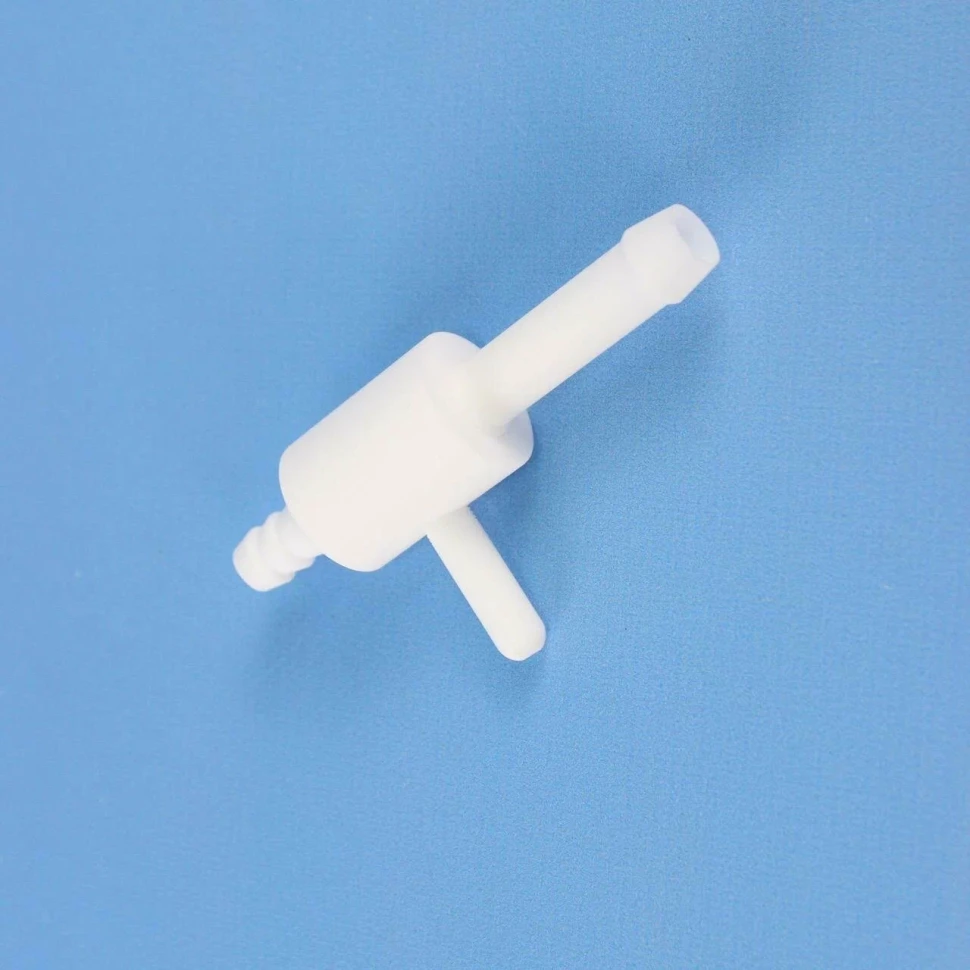

Водоструйный насос НВФ-1 используют как вспомогательное лабораторное оборудование для получения остаточного вакуума и отсасывания жидкостей при работе от водопроводной сети. Электропитание для работы не требуется.
Разрежение создаётся за счёт проточной воды. Насос подключается к крану через резиновый шланг и применяется в стандартных лабораторных операциях, где не предъявляются требования к высокому вакууму.

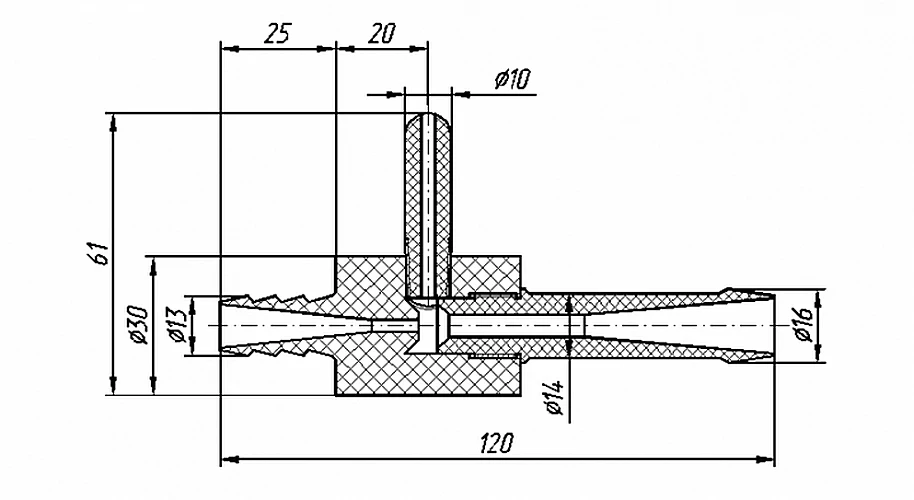

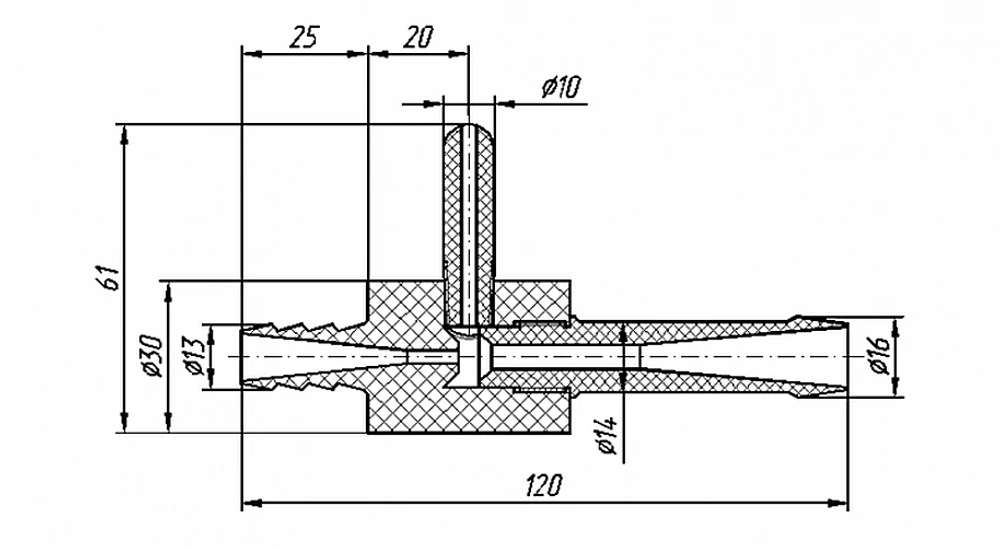

КонструкцияКорпус насоса выполнен из фторопласта-4. Материал инертен, не подвержен налипанию отложений и устойчив к большинству химических сред, используемых в лабораторной практике.
Во всасывающей линии предусмотрен обратный клапан, который препятствует попаданию воды в систему при падении давления в сети. При необходимости насос разбирается для промывки.
Рабочие характеристикиПри давлении воды не ниже 3 кгс/см² и температуре (8 ± 1) °C насос обеспечивает следующие параметры:
предельное остаточное давление — не более 0,01356 кгс/см²время выхода на предельное давление в сосуде 1000 мл — до 6 минут
производительность при давлении сети 2 атм — 0,8–0,95 л/мин
Эксплуатационные свойства
Фторопласт-4 сохраняет механическую прочность и химическую стойкость в широком температурном диапазоне — от −269 до +260 °C. Насос допускает длительную эксплуатацию без ухудшения характеристик.
По техническим параметрам насосы НВФ-1 и НВФ-2 соответствуют стеклянным водоструйным насосам типа НВ и применяются как их функциональный аналог.
Исполнения НВФ-1 — подключение к крану с помощью резинового шлангаНВФ-2 — установка непосредственно на кран
