Поворот потока на 90 градусов без перегиба шланга — ради этого и существуют Г-образные переходники. На десятимиллиметровом диаметре перегиб трубки — уже не мелкая неприятность, а реальная проблема: толстый шланг при принудительном изгибе складывается, канал сплющивается, расход падает вдвое-втрое. Угловой переходник сохраняет полное проходное сечение на повороте и убирает риск залома навсегда.
Внутри — шесть миллиметровКанал 6 мм проходит через оба плеча переходника с поворотом под прямым углом внутри тела. Проходное сечение — около 28 мм², что сопоставимо с Т-образным аналогом того же наружного диаметра. Поток жидкости или газа проходит поворот с минимальными потерями. Да, на изгибе неизбежна турбулентность, но при лабораторных расходах — десятки-сотни миллилитров в минуту — это не критично.
Гребень — 9,9 мм, бороздка — 8,7 мм. Перепад больше миллиметра — самый выраженный зубчатый профиль во всей десятимиллиметровой линейке. Шланг с внутренним диаметром 8–9 мм фиксируется жёстко. На угловом переходнике это особенно важно: трубка тянет штуцер вбок, пытается развернуть соединение, и если зацепление слабое — сползёт именно в тот момент, когда отвернёшься.
Когда нужен именно угол, а не петляПодключение холодильника к водопроводу. Кран смотрит вниз или вбок, штуцер холодильника — вверх. Между ними — метр шланга. Можно сделать петлю, но петля провисает, собирает конденсат, занимает место. Г-образный переходник на выходе крана — шланг сразу идёт горизонтально к прибору, чисто и компактно.
Обвязка реактора с рубашкой. Вход теплоносителя — снизу, вывод — сбоку. Шланг от термостата идёт горизонтально на уровне стола. Без углового переходника на входном штуцере реактора шланг придётся изгибать вниз, он провиснет до пола, зацепится за ногу или колесо стула. Переходник — и шланг уходит под стол аккуратной горизонталью.
Задняя панель аналитических приборов. Атомно-абсорбционные спектрометры, ИСП-эмиссионники, масс-спектрометры — у всех сзади клубок шлангов и трубок. Штуцеры охлаждения развёрнуты в разные стороны. Угловые переходники позволяют направить каждый шланг по кратчайшему пути, не превращая заднюю стенку прибора в гнездо из переплетённых рукавов.
Монтаж на десяткеСиликоновый шланг — надевается руками, без прогрева. Натяг ощутимый, но комфортный. ПВХ стенкой 2 мм — уже жёстче, лучше прогреть конец в горячей воде. После остывания пластик обжимает зубчики плотнее, чем силикон, — фиксация крепче, но и демонтаж сложнее.
На Г-образном переходнике есть нюанс, которого нет на прямых и тройниках: момент вращения. Если шланг натянут и пытается выпрямиться — он крутит переходник, разворачивает угол. Свободно висящий переходник провернётся в трубке и встанет не под 90°, а как ему удобно. Фиксировать нужно оба конца: трубки на обоих штуцерах должны быть натянуты достаточно плотно, чтобы переходник не вращался. Или — закрепить одно плечо на штативе хомутом.
Полипропилен — что можно, что нетАвтоклавирование — да, 121 °C, штатный цикл. Форма сохраняется, зубчики не оплавляются. Для биотехнологических линий — необходимое свойство.
Длительная работа с горячим теплоносителем — до 80 °C без оговорок. Выше — полипропилен размягчается, переходник под нагрузкой от натянутого шланга может деформироваться. Поворот угла «поплывёт» — вместо 90° получится 85° или 95°. Функционально некритично, но если геометрия системы рассчитана жёстко — неприятно.
Химическая совместимость стандартная: вода, водные растворы, гликолевые теплоносители, разбавленные кислоты и щёлочи, спирты. Хлорорганика, ароматика, концентрированные окислители — нет.

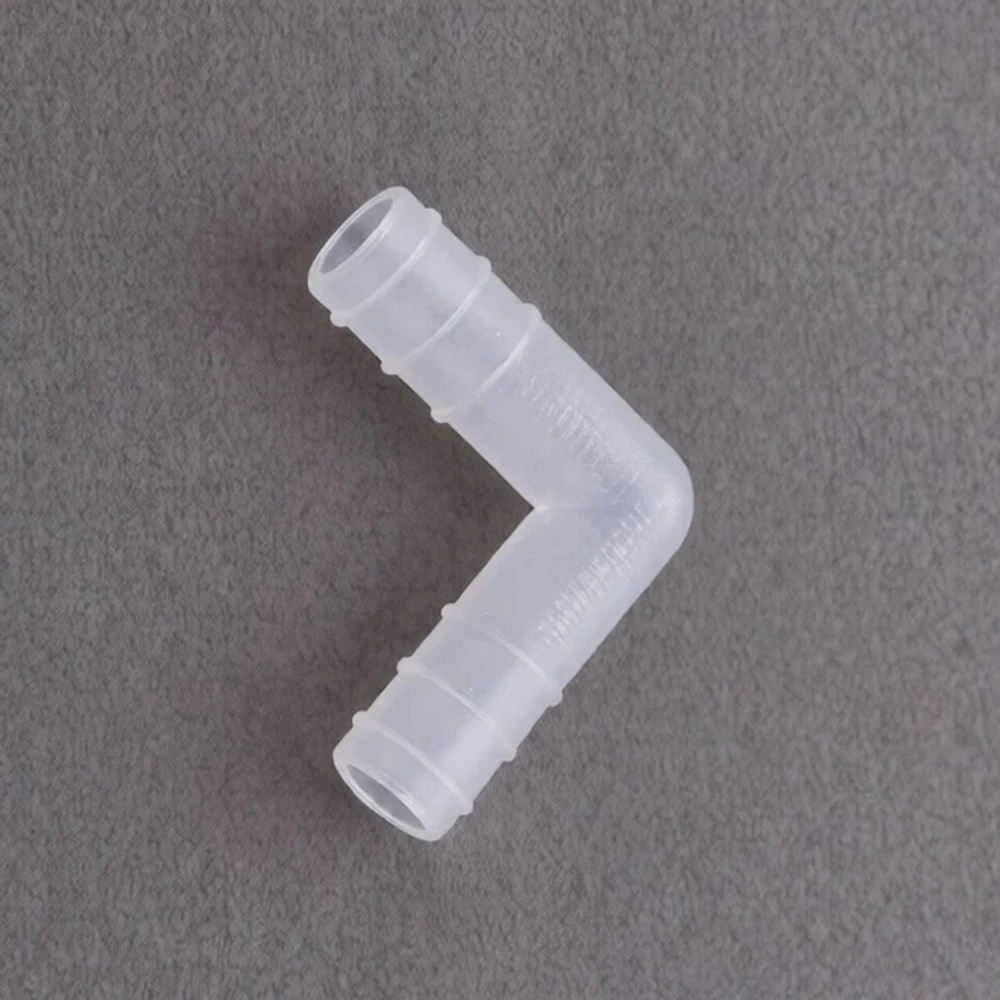

Характеристики Номинальный наружный диаметр: 10 ммНаружный диаметр гребня: 9,9 мм
Наружный диаметр бороздки: 8,7 мм
Внутреннее отверстие: 6,0 мм
Конфигурация: Г-образная (90°)
Материал: полипропилен
Автоклавирование: допускается
Производитель: Kartell
Упаковка: 10 шт.
Комплектация Переходник Г-образный, наружный диаметр 10 мм — 10 шт.
2. Основные технические характеристики Номинальный наружный Ø, ммНаружный Ø бороздки/гребня, ммØ отверстия, мм 4 3,5 / 4,0 1,3 6 5,2 / 5,7 2,5 8 6,9 / 7,8 4,5 10 8,7 / 9,9 6,0 12 10,7 / 11,8 8,0 14 12,6 / 13,7 10,5 16 14,6 / 15,6 11,6 Дополнительная информация Материал изделия — полипропилен. Подлежит автоклавированию при +121°C.
Снабжен зубчиками для плотной фиксации трубок и предотвращения их скольжения.
3. Упаковывание, транспортирование и хранение
Упаковка обеспечивает сохранность изделий при транспортировке.
Условия транспортирования — по ГОСТ 15150-69 в крытом транспорте любого вида.
Условия хранения — по ГОСТ 15150-69.
