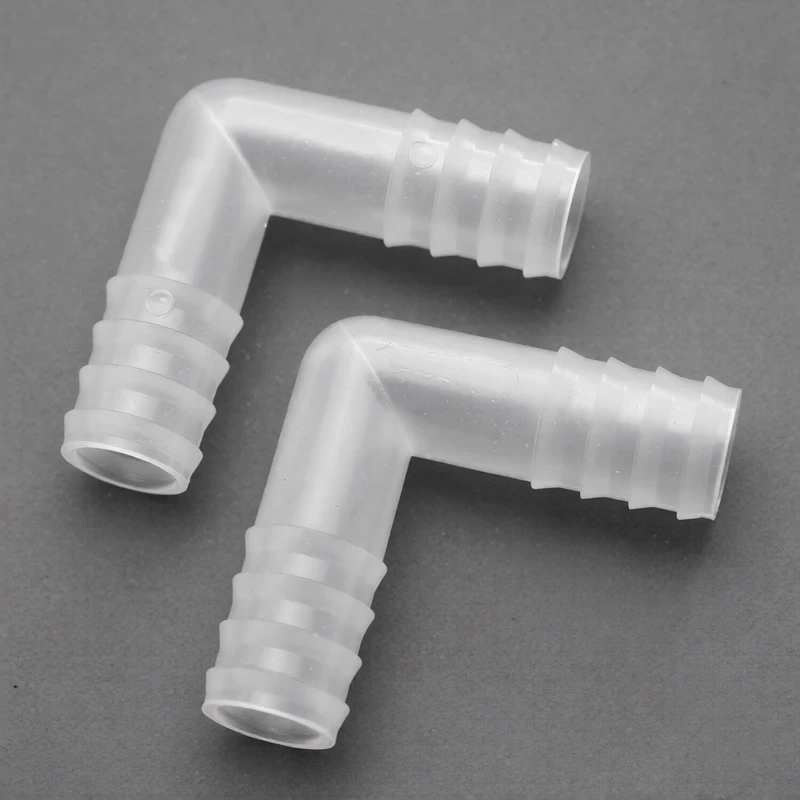

Двенадцатимиллиметровый Г-образный переходник — арматура для магистральных трубопроводов лабораторного масштаба. Охлаждение, циркуляция теплоносителя, вакуумные линии, дренаж — везде, где шланг должен повернуть на 90°, а перегнуть его без потери сечения уже невозможно. На двенадцати миллиметрах толстостенный ПВХ или армированный силикон при изгибе просто схлопывается — канал пережимается, насос работает в тупик, прибор перегревается. Угловой переходник решает проблему конструктивно: поток проходит внутри жёсткого полипропиленового корпуса, сечение на повороте не меняется.
Восемь миллиметров проходного каналаВнутренний диаметр — 8 мм, площадь сечения около 50 мм². Много это или мало? Для водяного охлаждения ротационного испарителя — с запасом. Для магистральной линии чиллера, обслуживающего три прибора — пограничное значение, зависит от расхода. Для вакуумной линии средней длины — достаточно, чтобы поворот не стал дросселем.
В любом случае — канал на повороте не сужается. Это главное отличие от перегнутого шланга, где на внутреннем радиусе изгиба стенка складывается и живое сечение может упасть до четверти от номинала. Переходник держит восемь миллиметров на всём протяжении — от входа до выхода.
Зубчатый профильГребень — 11,8 мм, бороздка — 10,7 мм. Перепад 1,1 мм — самый агрессивный зубчатый профиль в двенадцатимиллиметровой линейке. Трубка с внутренним диаметром 10–11 мм насаживается с усилием, каждый гребень впечатывается в эластичный материал и работает как стопор. Три-четыре гребня на штуцере — суммарная удерживающая сила достаточная, чтобы соединение держалось при давлении до атмосферы без хомута.
С хомутом — надёжнее. На крупных Г-образных переходниках хомут не рекомендация, а правило. Угловое соединение испытывает комбинированную нагрузку: давление изнутри плюс механический момент от веса и натяжения шланга. Червячный хомут из нержавейки поверх трубки на каждом штуцере — и можно не думать об этом соединении до следующего обслуживания.
Практические ситуацииПодвод воды к холодильнику Димрота или шариковому холодильнику. Штуцер направлен вверх, водопроводный кран — в стене. Шланг идёт горизонтально от крана, потом должен нырнуть вниз к нижнему штуцеру холодильника. Без углового переходника — провисающая петля шланга, которая цепляет всё на свете. С переходником — компактный поворот, шланг идёт вертикально вниз вдоль штатива.
Вывод отработанного теплоносителя из рубашки реактора. Выходной штуцер смотрит горизонтально, а сливной шланг нужно увести вниз, в поддон или канализацию. Г-образный переходник на штуцере — шланг сразу уходит вниз, не болтается, не мешает доступу к запорной арматуре реактора.
Разводка за задней панелью приборов. Шланги охлаждения, газовые линии — всё приходит горизонтально из-под стола или из стенового короба, а штуцеры на приборе ориентированы вертикально или под углом. Каждый поворот — угловой переходник. На крупном аналитическом комплексе их может быть с десяток только на одном приборе.
Материал и ограниченияПолипропилен. Автоклавирование — без вопросов, 121 °C штатно. Температура постоянной эксплуатации — до 80 °C комфортно, до 95 °C допустимо с оговоркой: на угловом переходнике при размягчении полипропилена геометрия может «поплыть» под нагрузкой от натянутого шланга. Угол перестанет быть строго 90° — не катастрофа, но аккуратность сборки теряется.
Химия — стандартная для полипропилена: вода, солевые растворы, гликоли, разбавленные минеральные кислоты и щёлочи, спирты. Органические растворители — ограниченно. Сильные окислители — нет.
Характеристики Номинальный наружный диаметр: 12 ммНаружный диаметр гребня: 11,8 мм
Наружный диаметр бороздки: 10,7 мм
Внутреннее отверстие: 8,0 мм
Конфигурация: Г-образная (90°)
Материал: полипропилен
Автоклавирование: допускается
Производитель: Kartell
Упаковка: 10 шт.
Комплектация Переходник Г-образный, наружный диаметр 12 мм — 10 шт.
2. Основные технические характеристики Номинальный наружный Ø, ммНаружный Ø бороздки/гребня, ммØ отверстия, мм 4 3,5 / 4,0 1,3 6 5,2 / 5,7 2,5 8 6,9 / 7,8 4,5 10 8,7 / 9,9 6,0 12 10,7 / 11,8 8,0 14 12,6 / 13,7 10,5 16 14,6 / 15,6 11,6 Дополнительная информация Материал изделия — полипропилен. Подлежит автоклавированию при +121°C.
Снабжен зубчиками для плотной фиксации трубок и предотвращения их скольжения.
3. Упаковывание, транспортирование и хранение
Упаковка обеспечивает сохранность изделий при транспортировке.
Условия транспортирования — по ГОСТ 15150-69 в крытом транспорте любого вида.
Условия хранения — по ГОСТ 15150-69.
