Четырнадцатимиллиметровый угол. Внутри — канал 10,5 мм, проходное сечение около 87 мм². Переходник для тех линий, где поток нельзя тормозить на повороте: магистрали охлаждения мощных приборов, циркуляционные контуры термостатов, основные газовые коллекторы. Толстый шланг на таком диаметре не гнётся под 90° — он ломается пополам. Г-образный переходник заменяет изгиб жёстким коленом с полным сохранением живого сечения.
Почему именно 14 мм оказывается ходовымШтуцеры циркуляционных термостатов, криостатов и чиллеров среднего класса — обычно 12 или 14 мм. Это не совпадение, а инженерный стандарт: при расходе теплоносителя три-восемь литров в минуту шланг 12–14 мм обеспечивает приемлемую скорость потока без избыточного гидравлического сопротивления. И угловые переходники того же калибра — логичная часть обвязки.
На практике при монтаже термостатирующего контура реактора нужно минимум два поворота: один на входе в рубашку, один на выходе. Часто — больше: обвод штатива, заход за заднюю стенку вытяжного шкафа, подъём от пола к прибору. Четыре-шесть угловых переходников на один контур — обычное дело.
Канал 10,5 мм — что через него идётВода из чиллера. Гликолевый теплоноситель из криостата. Силиконовое масло из высокотемпературной бани. Сжатый воздух от компрессора. Вакуум от насоса. Всё это — реальные рабочие среды, которые проходят через четырнадцатимиллиметровые угловые переходники каждый день в сотнях лабораторий.
Проходное сечение 87 мм² — в полтора раза больше, чем у двенадцатки. Разница заметна на длинных контурах: два-три метра шланга плюс четыре поворота — и суммарное сопротивление тракта начинает ощущаться. Чем крупнее переходники, тем меньше потери давления на каждом колене, тем выше фактический расход на выходе. Для охлаждения приборов, чувствительных к перегреву, — рентгеновских трубок, лазерных головок, индукционных катушек — каждый процент расхода имеет значение.
Штуцер и монтажГребень — 13,7 мм, бороздка — 12,6 мм. Перепад 1,1 мм. Шланг с внутренним диаметром 12–13 мм садится плотно, зубчики держат уверенно. Но на четырнадцатимиллиметровом штуцере начинается территория, где руками монтировать трудно. Особенно армированный ПВХ.
Рабочая последовательность, проверенная практикой:
Конец шланга — в горячую воду на 30–40 секунд.Штуцер — капля глицерина или жидкого мыла.
Надевать вращательным движением, проталкивая шланг до упора, чтобы все гребни оказались внутри.
Дать остыть — шланг обожмёт зубчики при усадке.
Затянуть хомут поверх соединения.
Хомут на четырнадцатимиллиметровом угловом переходнике — не опция, а обязательный элемент. Г-образное соединение испытывает крутящий момент от натяжения шланга, и без механической фиксации рано или поздно трубка провернётся на штуцере или сползёт с него.
Материал — возможности и границыПолипропилен выдерживает автоклавирование при 121 °C — для биотехнологических линий, фармацевтических контуров, стерильных систем подачи. Многократно, без потери формы и размеров.
Постоянная рабочая температура — вопрос, который на четырнадцати миллиметрах встаёт чаще, чем на мелких размерах. Причина проста: крупные переходники стоят на контурах термостатов, а термостаты бывают горячие. Водяной контур до 80 °C — штатный режим. Масляный контур на 120 °C — полипропилен уже не вариант, нужен металл или фторопласт. Между 80 и 100 °C — серая зона: работает, но переходник постепенно теряет жёсткость, угол может деформироваться под весом шланга. Если система работает в этом диапазоне постоянно — стоит проверять геометрию переходников раз в пару месяцев.
Химическая стойкость — без сюрпризов: вода, гликоли, солевые растворы, разбавленные кислоты и щёлочи, спирты. Для подавляющего большинства теплоносителей и охлаждающих жидкостей — полностью совместим.
Характеристики Номинальный наружный диаметр: 14 ммНаружный диаметр гребня: 13,7 мм
Наружный диаметр бороздки: 12,6 мм
Внутреннее отверстие: 10,5 мм
Конфигурация: Г-образная (90°)
Материал: полипропилен
Автоклавирование: допускается
Производитель: Kartell
Упаковка: 10 шт.

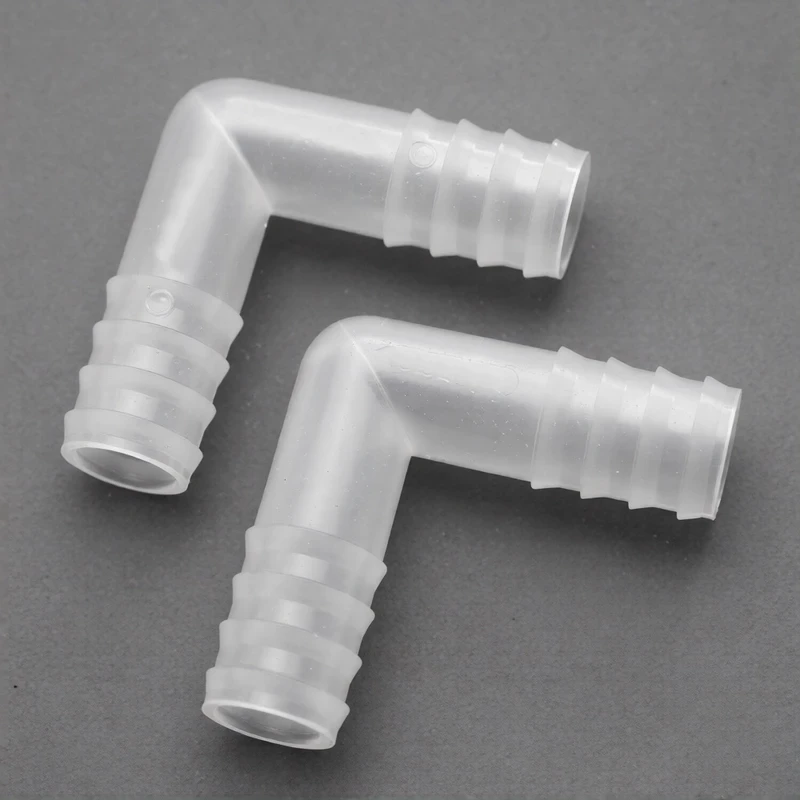

Комплектация Переходник Г-образный, наружный диаметр 14 мм — 10 шт.
2. Основные технические характеристики Номинальный наружный Ø, ммНаружный Ø бороздки/гребня, ммØ отверстия, мм 4 3,5 / 4,0 1,3 6 5,2 / 5,7 2,5 8 6,9 / 7,8 4,5 10 8,7 / 9,9 6,0 12 10,7 / 11,8 8,0 14 12,6 / 13,7 10,5 16 14,6 / 15,6 11,6 Дополнительная информация Материал изделия — полипропилен. Подлежит автоклавированию при +121°C.
Снабжен зубчиками для плотной фиксации трубок и предотвращения их скольжения.
3. Упаковывание, транспортирование и хранение
