Г-образный переходник — это поворот на 90 градусов. Не тройник, не прямой штуцер, а угол. Трубка идёт горизонтально, нужно увести её вертикально — или наоборот. Обойти препятствие, зайти за прибор, подключиться к штуцеру, развёрнутому перпендикулярно линии. Без углового переходника трубку приходится перегибать, а перегнутая трубка — это заломленный канал, снижение расхода и постоянный риск пережима.
Четвёрка — капиллярный масштабНаружный диаметр 4 мм, внутренний канал — 1,3 мм. Совсем тонко. Это переходник для микросистем: капиллярных газовых линий, трубок перистальтических микронасосов, аналитического оборудования с тонкими коммуникациями. Потоки здесь измеряются микролитрами в секунду, и задача переходника — повернуть этот поток, не создав мёртвой зоны и не увеличив гидравлическое сопротивление сверх допустимого.
Канал 1,3 мм — ещё тоньше, чем у Т-образной четвёрки (там 1,6 мм). Разница объясняется конструкцией: в угловом переходнике канал делает поворот внутри тела, и стенка на изгибе должна быть толще, чтобы выдержать давление. Отсюда чуть меньшее проходное сечение. На практике при капиллярных расходах разница незаметна.
Зубчики и фиксацияГребень — 4,0 мм, бороздка — 3,5 мм. Полмиллиметра перепада. На четырёхмиллиметровом штуцере каждый зубчик — мелкий, но их несколько, и вместе они создают достаточное удержание для тонкой эластичной трубки. Силиконовая трубка с внутренним диаметром 3–3,5 мм садится с лёгким натягом и не соскакивает при нормальных условиях.
Особенность Г-образного переходника по сравнению с прямым или Т-образным: трубка на угловом штуцере работает «на отрыв» — вес свисающего участка тянет её вниз или вбок. На мелком диаметре вес трубки незначительный, зубчики справляются. Но если линия вибрирует — рядом насос, мешалка, центрифуга — стоит дополнительно закрепить трубку на штативе или подставке рядом с переходником, чтобы снять нагрузку с соединения.
Где ставят угловые четвёркиГазовые хроматографы. Подвод газа-носителя к инжектору, отвод к детектору — трубки часто идут вдоль задней стенки прибора, а штуцеры смотрят вбок или вверх. Угловой переходник вместо петли из трубки — аккуратнее и надёжнее.
Микродозаторы и шприцевые насосы. Выход насоса — горизонтальный, вход в реактор — сверху. Перегибать тонкую силиконовую трубку под прямым углом — верный способ получить залом и остановку потока. Г-образный переходник направляет поток без сужения канала.
Манометрические линии. Тонкая трубка от датчика давления к точке измерения. Датчик стоит на стене или панели вертикально, точка отбора — на горизонтальной магистрали. Угол — через переходник, чисто и без провисающих петель.
Учебные установки по гидродинамике и пневматике. Сборка схем из трубок и переходников на стенде — повороты неизбежны, и Г-образные соединители нужны десятками. Упаковка по десять штук — как раз на один стенд.
Полипропилен, автоклав, химияВсё стандартно для полипропиленовой арматуры Kartell. Автоклавирование при 121 °C — допускается, переходник сохраняет форму и размеры. Химическая стойкость — водные растворы, разбавленные кислоты и щёлочи, спирты, буферы. Сильные окислители и хлорированные растворители — нет. Для капиллярных систем, где через переходник проходят микролитры аналита или газа-носителя, химическая инертность важна вдвойне: любое взаимодействие материала переходника со средой — потенциальное загрязнение пробы.

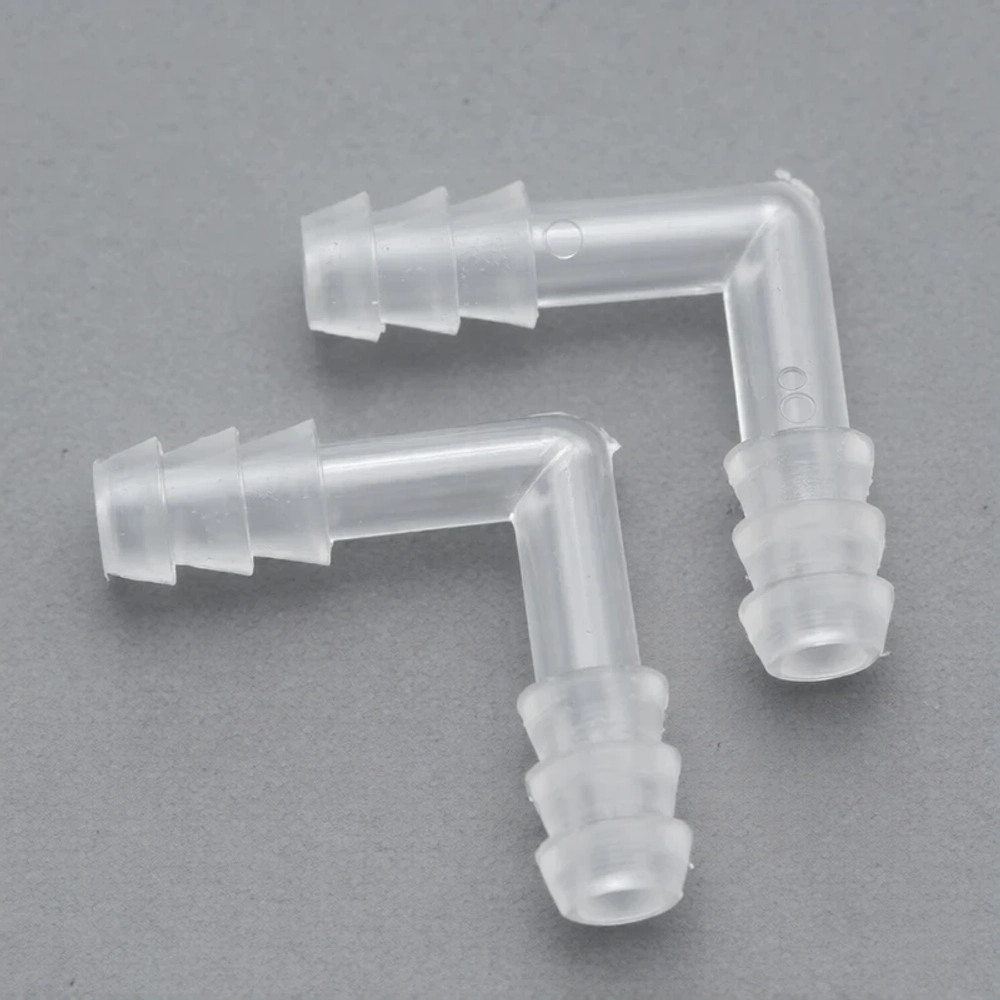

Характеристики Номинальный наружный диаметр: 4 ммНаружный диаметр гребня: 4,0 мм
Наружный диаметр бороздки: 3,5 мм
Внутреннее отверстие: 1,3 мм
Конфигурация: Г-образная (90°)
Материал: полипропилен
Автоклавирование: допускается
Производитель: Kartell
Упаковка: 10 шт.
Комплектация Переходник Г-образный, наружный диаметр 4 мм — 10 шт.
2. Основные технические характеристики Номинальный наружный Ø, ммНаружный Ø бороздки/гребня, ммØ отверстия, мм 4 3,5 / 4,0 1,3 6 5,2 / 5,7 2,5 8 6,9 / 7,8 4,5 10 8,7 / 9,9 6,0 12 10,7 / 11,8 8,0 14 12,6 / 13,7 10,5 16 14,6 / 15,6 11,6 Дополнительная информация Материал изделия — полипропилен. Подлежит автоклавированию при +121°C.
Снабжен зубчиками для плотной фиксации трубок и предотвращения их скольжения.
3. Упаковывание, транспортирование и хранение
Упаковка обеспечивает сохранность изделий при транспортировке.
Условия транспортирования — по ГОСТ 15150-69 в крытом транспорте любого вида.
Условия хранения — по ГОСТ 15150-69.
При эксплуатации необходимо соблюдать правила безопасности при работе с изделиями из пластика.
5. Сведения об утилизацииИзделие не представляет опасности для окружающей
