Двенадцатимиллиметровая крестовина — арматура для магистральных лабораторных систем. Внутренний канал 8 мм, проходное сечение каждого из четырёх штуцеров — около 50 мм². Через такой переходник можно разводить охлаждение от мощного чиллера, собирать вакуумный коллектор на четыре поста, объединять сливные линии с нескольких приборов. Масштаб, на котором два тройника вместо одной крестовины — это уже не компромисс, а ошибка проектирования: лишние соединения, лишний мёртвый объём, лишние точки потенциальных протечек.
Зачем крестовина на крупном калибреНа мелких диаметрах крестообразный переходник часто используют в аналитике — для смешения потоков, разделения проб. На двенадцати миллиметрах задачи другие, чисто инженерные:
Один чиллер — три потребителя. Подача: крестовина на выходе чиллера, три шланга к приборам. Обратка: три шланга сходятся в крестовину, один уходит в чиллер. Симметрия контура, минимум элементов.Вакуумный коллектор. Насос подключён к одному штуцеру, три оставшихся — к рабочим местам. Сечение 8 мм на каждом отводе — насос не дросселируется даже при одновременной откачке трёх колб.
Дренажный узел. Конденсат из трёх ловушек стекает в крестовину и уходит одним шлангом в слив. Без крестовины — три отдельных шланга в раковину, путаница и брызги.
Распределение газа. Азот от баллона через редуктор — в крестовину — на три рабочих места. Равномерно, без каскада из тройников.
Штуцеры и монтаж
Гребень — 11,5 мм, бороздка — 10,4 мм. Перепад 1,1 мм — выраженный зубчатый профиль, надёжное зацепление с трубкой. Силиконовый шланг внутренним диаметром 10–11 мм садится с натягом, ПВХ — только после прогрева в горячей воде.
Собирать крестовину на четыре шланга — операция, требующая терпения. Четыре штуцера, четыре трубки, и каждую нужно надеть до упора, чтобы все гребни оказались внутри. Порядок имеет значение: начинать лучше с двух противоположных штуцеров — они уравновешивают друг друга. Потом два оставшихся. Если начать с соседних — переходник перекашивается в руке, вторая пара надевается криво.
Хомуты — на каждый штуцер. На двенадцатимиллиметровой крестовине это не обсуждается. Четыре нагруженных шланга тянут корпус в четыре стороны, внутреннее давление выталкивает трубки наружу. Без хомутов система рано или поздно расстыкуется — вопрос времени, а не вероятности.
Материал — что выдерживает, что нетПолипропилен. Автоклавирование при 121 °C — штатно, без ограничений по числу циклов в разумных пределах. Для биотехнологических линий, где вся обвязка стерилизуется в сборе — нужное свойство.
Рабочая температура в постоянном режиме — до 80 °C. Крестовина нагружена сильнее, чем тройник или угол: четыре шланга тянут в четыре стороны, и при размягчении полипропилена выше 90 °C корпус начинает деформироваться. Штуцеры расходятся, углы между ними «плывут». Для горячих контуров — металлическая крестовина надёжнее.
Химическая стойкость стандартная: вода, гликоли, солевые растворы, разбавленные кислоты и щёлочи, спирты. Для охлаждающих контуров и газовых линий — полная совместимость. Хлорорганика, ароматика, сильные окислители — за пределами возможностей полипропилена.
Характеристики Номинальный наружный диаметр: 12 ммНаружный диаметр гребня: 11,5 мм
Наружный диаметр бороздки: 10,4 мм
Внутреннее отверстие: 8,0 мм
Конфигурация: крестообразная
Материал: полипропилен
Автоклавирование: допускается
Производитель: Kartell
Упаковка: 10 шт.

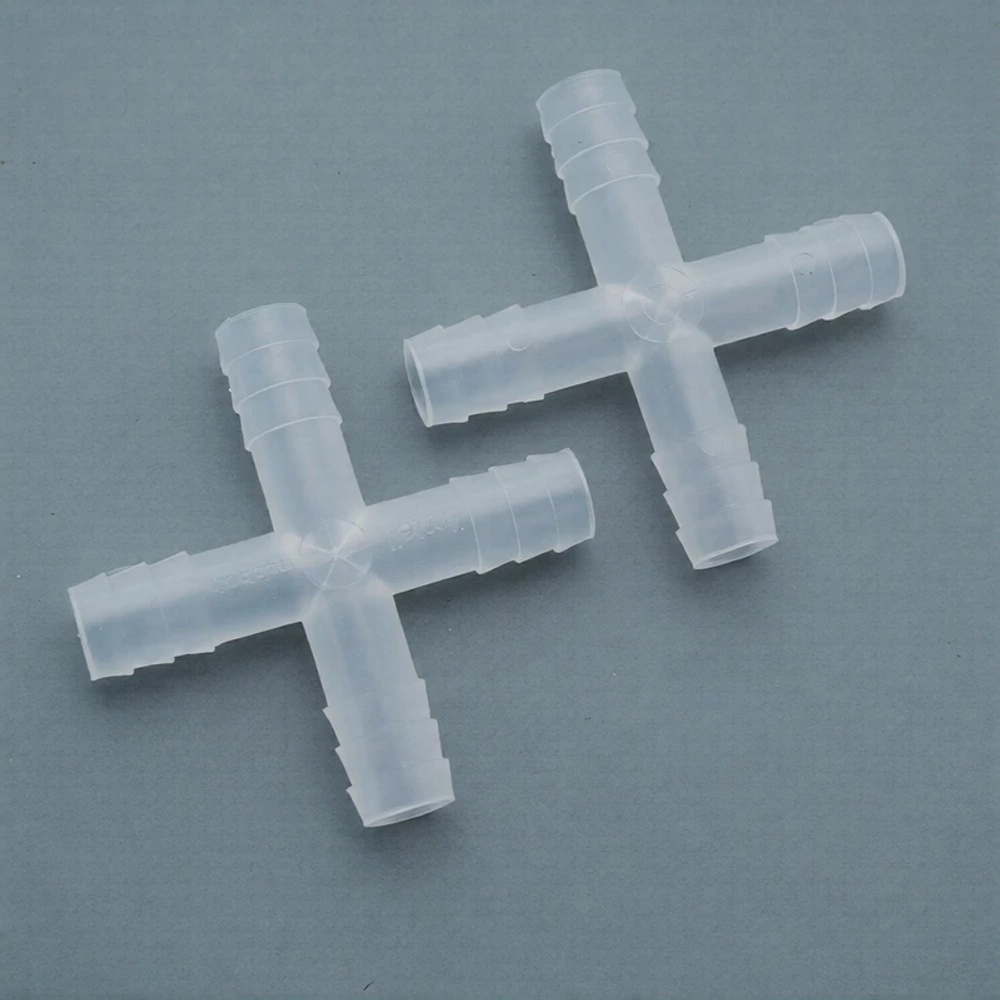

Комплектация Переходник крестообразный, наружный диаметр 12 мм — 10 шт.
2. Основные технические характеристики Номинальный наружный Ø, ммНаружный Ø бороздки/гребня, ммØ отверстия, мм 3,5 3,0 / 3,4 1,5 6 4,8 / 5,6 2,7 8 6,9 / 7,4 4,6 10 8,7 / 9,5 7,0 12 10,4 / 11,5 8,0 13,5 12,3 / 13,5 9,5 15 14,3 / 15,4 11,6 Дополнительная информация Материал изделия — полипропилен. Подлежит автоклавированию при +121°C.
Снабжен зубчиками для плотной фиксации трубок и предотвращения их скольжения.
3. Упаковывание, транспортирование и хранение
Упаковка обеспечивает сохранность изделий при транспортировке.
Условия транспортирования — по ГОСТ 15150-69 в крытом транспорте любого вида.
Условия хранения — по ГОСТ 15150-69.
При эксплуатации необходимо соблюдать правила безопасности при работе с изделиями из пластика.
5. Сведения об утилизацииИзделие не представляет опасности для окружающей среды, жизни и здоровья людей после окончания срока службы.
Порядок утилизации изделия определяется Потребителем.
Гарантийный срок хранения — 5 лет.
