Пятнадцать миллиметров — верхний предел крестообразных переходников Kartell. Внутренний канал 11,6 мм, проходное сечение каждого штуцера — около 106 мм². Четыре таких канала в одном корпусе — это узел, через который можно разводить серьёзные потоки: десятки литров в минуту суммарно, без дросселирования, без заметных потерь давления. Арматура для центральных коллекторов охлаждения, магистральных вакуумных линий, основных контуров циркуляции теплоносителя.
Для каких системНа пятнадцатимиллиметровом калибре крестовина — это узловой элемент, от которого расходится вся разводка. Не промежуточное ответвление, а центр системы. Конкретные ситуации:
Чиллер мощностью 2–5 кВт обслуживает три энергоёмких прибора — ЯМР, рентгеновский генератор, ИСП-спектрометр. Выход чиллера — в крестовину, три ветки — к приборам. Обратка — зеркально. Сечение 11,6 мм на каждом отводе гарантирует, что расход не просядет даже при пиковом потреблении всех трёх приборов одновременно.Магистральный вакуумный коллектор. Насос производительностью 30–50 м³/ч подключён к одному штуцеру, три рабочих поста — к остальным. На таком сечении потери вакуума на разветвлении пренебрежимо малы.
Пилотная биотехнологическая линия. Три ферментёра подключены к общей системе подачи стерильной среды и отвода фильтрата. Крестовина в точке распределения — автоклавируемая, химически инертная, с полным проходным сечением.
Штуцер и реальность монтажа
Гребень — 15,4 мм, бороздка — 14,3 мм. Перепад 1,1 мм. На пятнадцатимиллиметровом штуцере зубчатый профиль впечатывается в шланг с большой площадью контакта — удерживающее усилие высокое. Но и монтажное усилие — соответствующее.
Шланг внутренним диаметром 13–14 мм, да ещё армированный — руками натянуть на штуцер можно, но с оговорками. Без прогрева — только силиконовый, и то с трудом. ПВХ без горячей воды — бесполезная затея. Прогрев конца шланга в кипятке на 40–60 секунд — обязательный этап. Глицерин на штуцер — желательный. После остывания шланг обжимает зубчики так, что стащить обратно без повторного прогрева почти невозможно.
Четыре штуцера — четыре раза повторить процедуру. Минут десять на полную сборку, если делать аккуратно. Торопиться не стоит: криво надетый шланг на крупной крестовине — это протечка в несколько литров в минуту прямо на оборудование.
Хомуты. На каждый штуцер. Червячные, из нержавейки. Это даже не рекомендация — это условие работоспособности. Крестовина с четырьмя толстыми шлангами испытывает комбинацию сил: давление изнутри, вес шлангов, натяжение от жёсткости рукавов. Без механической фиксации одно из соединений рано или поздно сорвёт — и хорошо, если это случится не в выходной, когда в лаборатории никого нет.
Температура — важный нюансПолипропилен автоклавируется при 121 °C — это кратковременный режим, двадцать минут под давлением, материал справляется. Постоянная работа — другая история. Крестовина нагружена сильнее любого переходника в линейке: четыре вектора силы от четырёх тяжёлых шлангов. При температуре теплоносителя выше 80 °C полипропилен постепенно размягчается, и эта нагрузка начинает деформировать корпус. Штуцеры расходятся, углы «плывут», геометрия нарушается.
Для водяных контуров до 80 °C — работает без ограничений годами. Для гликолевых теплоносителей при 60–70 °C — аналогично. Для масляных бань при 100+ °C — однозначно нет, нужна металлическая крестовина с резьбовыми соединениями.
Химия — без неожиданностейВода, солевые растворы, гликоли, буферы, разбавленные кислоты и щёлочи, спирты — совместимо. Для подавляющего большинства охлаждающих жидкостей и теплоносителей лабораторного класса — полная химическая совместимость. Ароматические и хлорированные растворители, концентрированные окислители — за пределами допуска полипропилена.

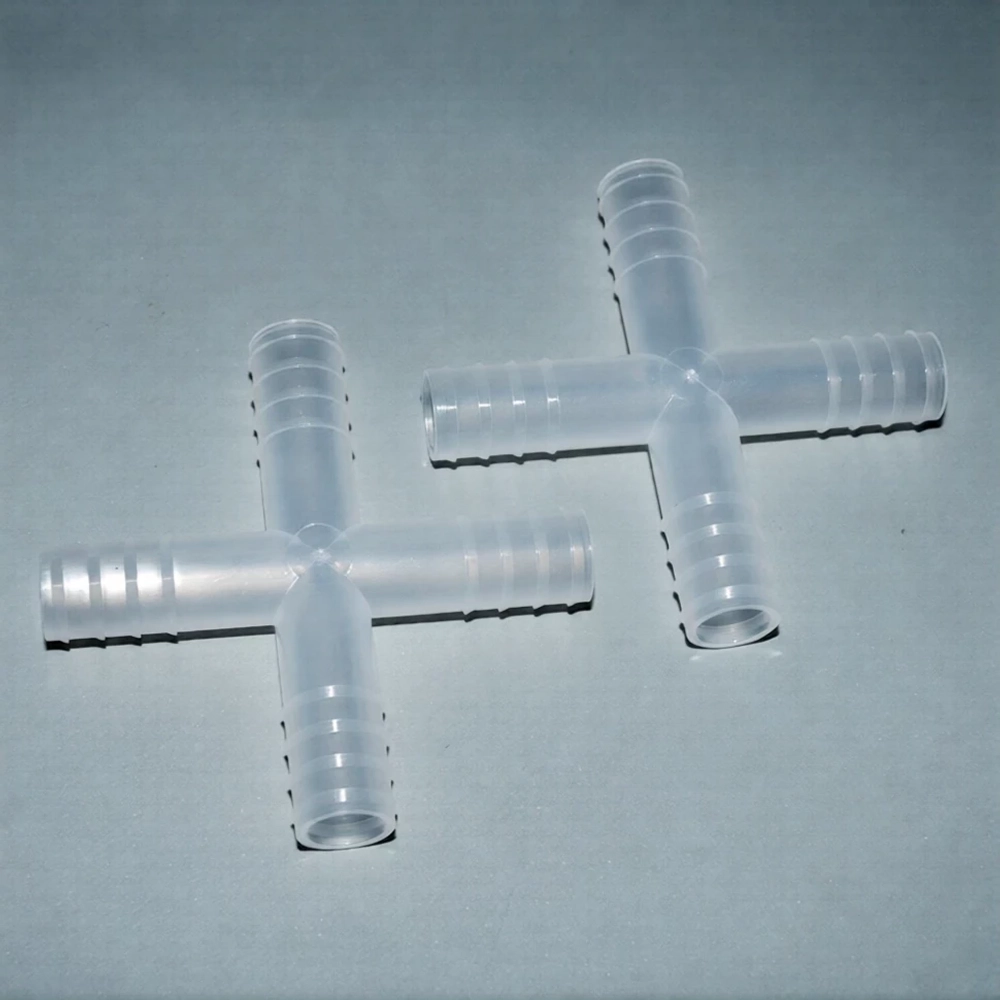

Характеристики Номинальный наружный диаметр: 15 ммНаружный диаметр гребня: 15,4 мм
Наружный диаметр бороздки: 14,3 мм
Внутреннее отверстие: 11,6 мм
Конфигурация: крестообразная
Материал: полипропилен
Автоклавирование: допускается
Производитель: Kartell
Упаковка: 10 шт.
Комплектация Переходник крестообразный, наружный диаметр 15 мм — 10 шт.
2. Основные технические характеристики Номинальный наружный Ø, ммНаружный Ø бороздки/гребня, ммØ отверстия, мм 3,5 3,0 / 3,4 1,5 6 4,8 / 5,6 2,7 8 6,9 / 7,4 4,6 10 8,7 / 9,5 7,0 12 10,4 / 11,5 8,0 13,5 12,3 / 13,5 9,5 15 14,3 / 15,4 11,6 Дополнительная информация Материал изделия — полипропилен. Подлежит автоклавированию при +121°C.
Снабжен зубчиками для плотной фиксации трубок и предотвращения их скольжения.
