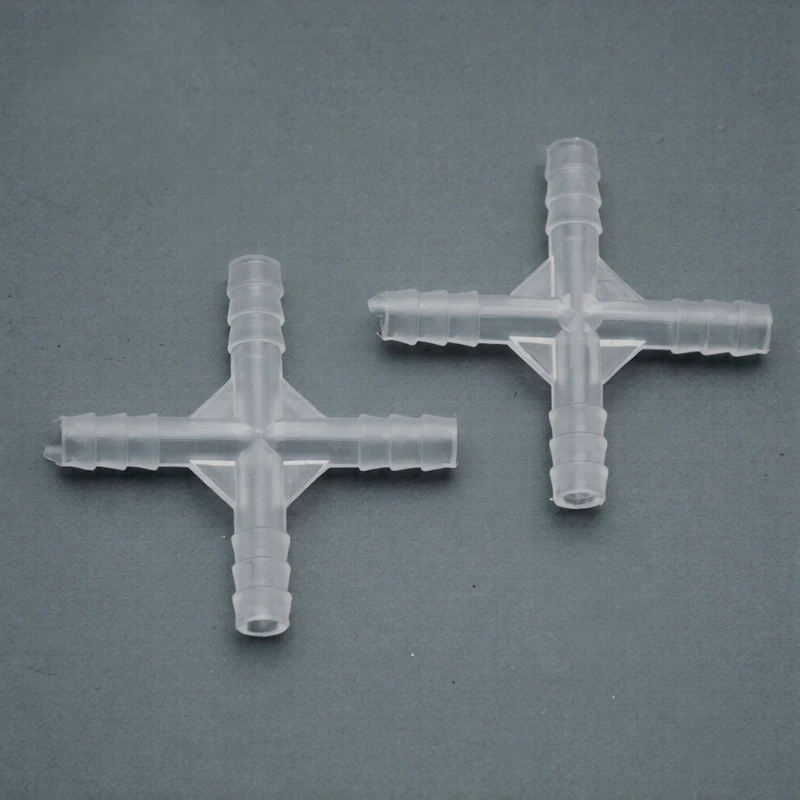

Переходник Х-образный, наружный диаметр 3.5, п/п, Kartell, уп.10 шт

Четыре штуцера в одной точке — крестообразный переходник делает то, для чего иначе пришлось бы ставить два тройника друг за другом. Один вход, три выхода. Или два входа и два выхода. Или любая другая комбинация — зависит от схемы. На калибре 3,5 мм это элемент микросистем: капиллярные газовые линии, аналитические тракты, дозирующие контуры, учебные стенды по гидродинамике.

Переходник крестообразный, наружный диаметр 3,5 мм, полипропилен, Kartell (упаковка 10 шт.) Зачем крест, если есть тройник

Тройник разделяет поток на два. Крестовина — на три. Или объединяет три потока в один. Разница не только в числе: крестообразный переходник позволяет строить симметричные схемы, где потоки расходятся в четыре стороны от одной точки. Два тройника, поставленные последовательно, занимают больше места, добавляют лишнее соединение (а значит — лишнюю точку потенциальной утечки) и увеличивают мёртвый объём тракта. Крестовина — компактнее, герметичнее, проще.

На микромасштабе — а 3,5 мм это именно микромасштаб — каждый лишний миллиметр мёртвого объёма влияет на результат. В аналитических системах с капиллярной подачей пробы лишний микролитр в соединении — это размывание фронта, потеря разрешения, хвосты на хроматограмме. Крестовина вместо двух тройников уменьшает мёртвый объём вдвое.

Размеры и ограничения

Наружный диаметр 3,5 мм — самый мелкий крестообразный переходник в каталоге Kartell. Внутренний канал — 1,5 мм. Четыре канала сходятся в центре детали, образуя крестообразное пересечение. Стенки между каналами — тонкие, но полипропилен на таких размерах держит нормально: материал достаточно жёсткий и вязкий, чтобы не трескаться при насадке трубок.

Гребень — 3,4 мм, бороздка — 3,0 мм. Зубчатый профиль на штуцерах фиксирует эластичную трубку с внутренним диаметром 2,5–3 мм. Натяг небольшой — калибр слишком мелкий для серьёзного обжима, — но для капиллярных систем с давлением в доли атмосферы этого достаточно. Трубка не соскочит от собственного веса и не сползёт при пульсации перистальтического насоса.

Рассверливать каналы — бессмысленно. При четырёх отверстиях по 1,5 мм в теле диаметром 3,5 мм резерва стенки нет вообще. Деталь рассчитана строго на свой номинал.

Где применяют крестовину 3,5 мм

Аналитическая химия. Проточные системы с несколькими реагентными линиями: проба поступает с одной стороны, два реагента — с двух других, смесь уходит в детектор через четвёртый штуцер. Классическая схема проточно-инжекционного анализа, где крестовина работает как смесительный узел.

Газовые микросистемы. Разделение потока газа-носителя на три ветки — к трём детекторам или трём колонкам. Или подключение манометра и расходомера в линию одновременно, без последовательных тройников.

Микробиология и клеточные технологии. Подача нескольких стерильных сред в одну точку биореактора через капиллярные трубки. Автоклавируемость полипропилена здесь критична — крестовина стерилизуется вместе со всей линией при 121 °C.

Учебные стенды. Демонстрация законов гидравлики: разделение потока на четыре ветви, измерение давления в каждой, визуализация распределения расхода. Десять крестовин в упаковке — хватает на сборку полноценного демонстрационного модуля.

Полипропилен — стандартные свойства

Автоклавирование — да, многократно. Химическая стойкость — водные растворы, буферы, разбавленные кислоты и щёлочи, спирты. Для капиллярных аналитических систем важна ещё и низкая сорбционная активность материала: полипропилен не связывает на поверхности компоненты пробы, не вносит фоновых загрязнений, не мешает детекции.

Ограничения стандартные: хлорированные и ароматические растворители при длительном контакте — нет. Концентрированные окислители — нет. Для систем с агрессивной органикой — фторопласт.

Характеристики Номинальный наружный диаметр: 3,5 мм
Наружный диаметр гребня: 3,4 мм
Наружный диаметр бороздки: 3,0 мм
Внутреннее отверстие: 1,5 мм
Конфигурация: крестообразная
Материал: полипропилен
Автоклавирование: допускается
Производитель: Kartell
Упаковка: 10 шт.
Комплектация Переходник крестообразный, наружный диаметр 3,5 мм — 10 шт.
2. Основные технические характеристики Номинальный наружный Ø, ммНаружный Ø бороздки/гребня, ммØ отверстия, мм 3,5 3,0 / 3,4 1,5 6 4,8 / 5,6 2,7 8 6,9 / 7,4 4,6 10 8,7 / 9,5 7,0 12 10,4 / 11,5 8,0 13,5 12,3 / 13,5 9,5 15 14,3 / 15,4 11,6 Дополнительная информация Материал изделия — полипропилен. Подлежит автоклавированию при +121°C.
Снабжен зубчиками для плотной фиксации трубок и предотвращения их скольжения.
3. Упаковывание, транспортирование и хранение

Упаковка обеспечивает сохранность изде
