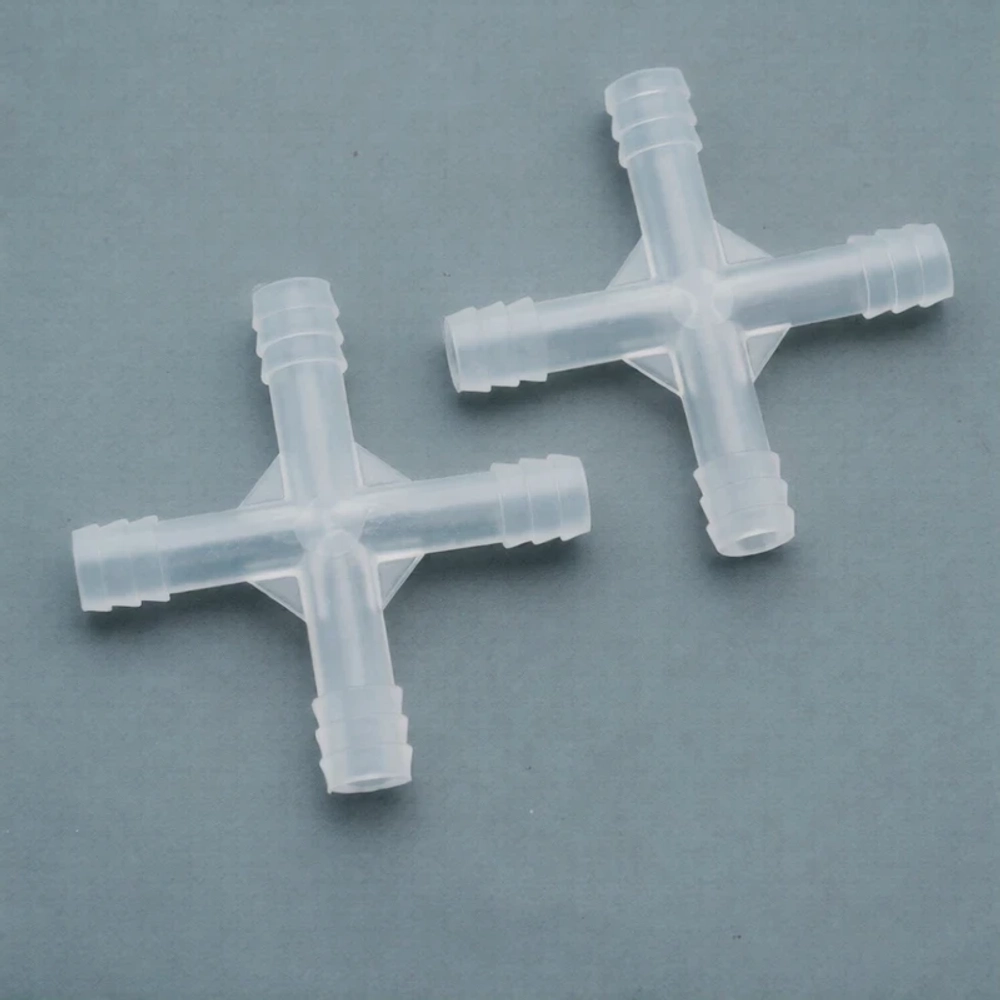

Крестовина на 6 мм — переходник, который разводит поток сразу на четыре направления. По сути это два пересекающихся канала в одном корпусе: компактнее, чем пара тройников, меньше соединений, меньше мёртвый объём. На шестимиллиметровом калибре — рабочая арматура для лабораторных трубочных систем среднего масштаба: газовые линии, водяные контуры, дозирующие схемы, обвязка перистальтических насосов.
Внутри — 2,7 ммЧетыре канала по 2,7 мм сходятся в центре. Проходное сечение каждого — около 5,7 мм², суммарно на входе и выходе — достаточно для расходов в десятки-сотни миллилитров в минуту. Для капельных систем — с запасом, для проточных аналитических трактов — комфортно, для интенсивной прокачки — уже на грани, но при лабораторных давлениях работает.
Зачем крестовина, а не два тройника подряд? Считаем: два тройника — это шесть штуцерных соединений, два корпуса, один промежуточный отрезок трубки между ними. Крестовина — четыре соединения, один корпус, ноль промежуточных трубок. Минус два потенциальных места утечки, минус мёртвый объём промежуточного участка, минус время на сборку. На одном узле — экономия копеечная. На системе из десяти разветвлений — ощутимая.
Зубчатый профильГребень — 5,6 мм, бороздка — 4,8 мм. Перепад 0,8 мм — для шестимиллиметрового калибра это серьёзный зуб. Силиконовая трубка с внутренним диаметром 4–5 мм цепляется за каждый гребень и сидит без люфта. ПВХ — ещё жёстче, фиксация надёжнее, но и натягивать труднее.
На крестовине четыре штуцера, и каждый нужно обсадить трубкой. Удобнее всего собирать по кругу: первая трубка, вторая напротив, потом две боковых. Если пытаться насаживать все четыре одновременно — переходник выскальзывает из пальцев, трубки путаются, нервы заканчиваются раньше, чем сборка.
Реальные задачиПроточно-инжекционный анализ. Четыре линии сходятся в одной точке: проба, носитель, два реагента. Смешение происходит прямо в крестовине, дальше смесь идёт в детектор. Схема классическая, описана в каждом учебнике по проточным методам. Крестовина шестимиллиметрового калибра — стандартный элемент таких установок при работе с трубками средней толщины.
Газовая разводка. Один источник — четыре потребителя. Баллон с азотом, редуктор, крестовина, четыре трубки к четырём приборам или рабочим местам. Проще не бывает. Расход на каждую ветку — десятки миллилитров в минуту, перепад давления на крестовине — пренебрежимо мал.
Калибровочные системы. Подача калибровочного газа или раствора одновременно на несколько датчиков. Все датчики получают одинаковый состав из одной точки — условие корректной мультиточечной калибровки.
Биотехнология. Подача нескольких сред или добавок в одну точку ферментёра: основная среда, раствор антибиотика, кислота или щёлочь для pH-коррекции, пеногаситель. Четыре линии, одна точка ввода. Автоклавируемость полипропилена позволяет стерилизовать крестовину в сборе.
Материал и допускиПолипропилен. Автоклавирование при 121 °C — многократно, без деформации. Химическая стойкость покрывает водные среды, буферные растворы, разбавленные кислоты и щёлочи, спирты. Хлорорганика, ароматические растворители, концентрированные окислители — за пределами допуска. Для аналитических систем, где через крестовину проходит проба, важно отсутствие сорбции компонентов на стенках канала — полипропилен в этом смысле инертен, фонового загрязнения не вносит.
Десять штук в упаковке. Крестовины нужны реже, чем тройники, — не на каждом разветвлении, а только там, где сходятся четыре линии. Но когда нужны — нужны все сразу: одна проточная система может съесть три-четыре крестовины. Запас в десять штук — на две-три системы с резервом.
Характеристики Номинальный наружный диаметр: 6 ммНаружный диаметр гребня: 5,6 мм
Наружный диаметр бороздки: 4,8 мм
Внутреннее отверстие: 2,7 мм
Конфигурация: крестообразная
Материал: полипропилен
Автоклавирование: допускается
Производитель: Kartell
Упаковка: 10 шт.
Комплектация Переходник крестообразный, наружный диаметр 6 мм — 10 шт.
2. Основные технические характеристики Номинальный наружный Ø, ммНаружный Ø бороздки/гребня, ммØ отверстия, мм 3,5 3,0 / 3,4 1,5 6 4,8 / 5,6 2,7 8 6,9 / 7,4 4,6 10 8,7 / 9,5 7,0 12 10,4 / 11,5 8,0 13,5 12,3 / 13,5 9,5 15 14,3 / 15,4 11,6 Дополнительная информация Материал изделия — полипропилен. Подлежит автоклавированию при +121°C.
Снабжен зубчиками для плотной фиксации трубок и предотвращения их скольжения.
3. Упаковывание, транспортирование и хранение
Упаковка обеспечивает сохранность изделий при транспортировке.
Условия транспортирования — по ГОСТ 15150-69 в крытом транспорте любого вида.
