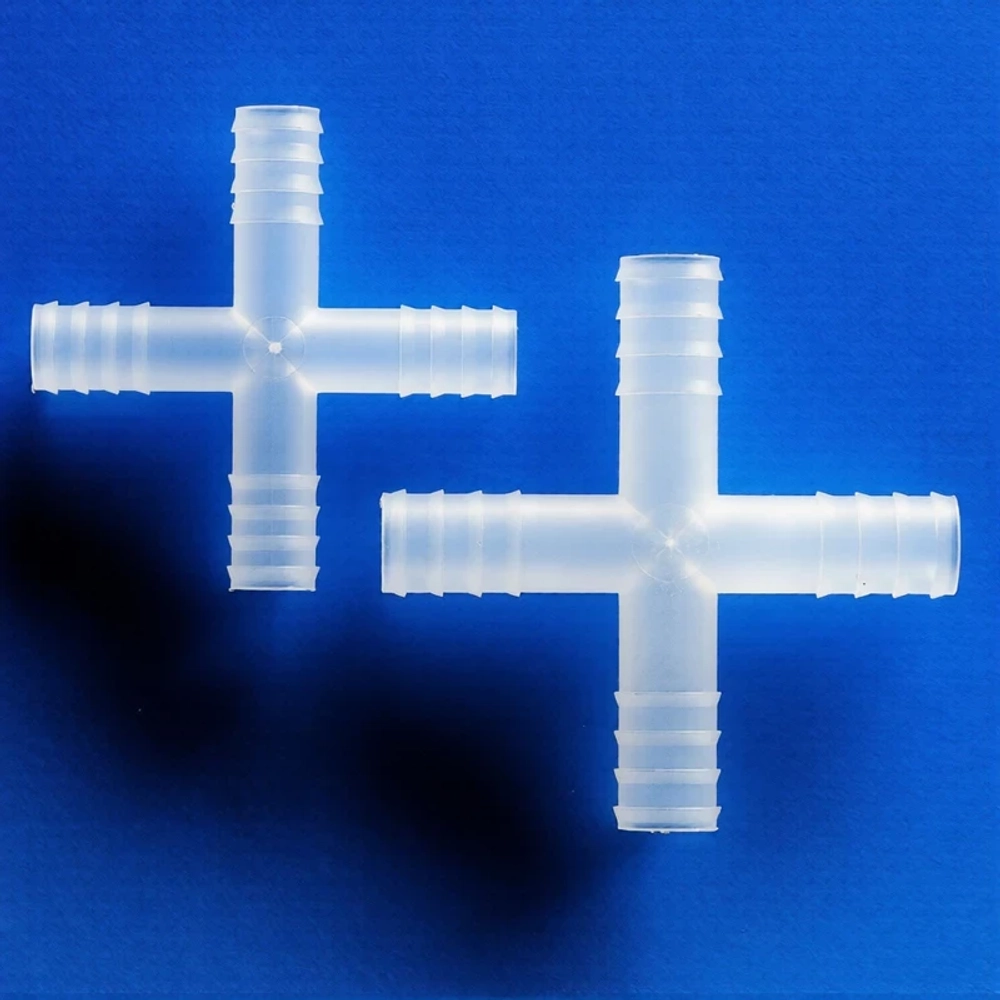

Восьмимиллиметровая крестовина — это уже не микрокапилляры, а полноценная разводка для систем с ощутимым расходом. Водяное охлаждение, газовые коллекторы, циркуляционные контуры, многоканальные дозирующие линии — задачи, где нужно свести четыре трубки в одну точку без потери сечения и без нагромождения из двух тройников.
Канал 4,6 мм — золотая серединаПроходное сечение каждого из четырёх каналов — около 16,6 мм². Вдвое больше, чем у шестимиллиметровой крестовины, и в десять раз больше, чем у крошечной 3,5-миллиметровой. На этом калибре можно строить системы с расходом в сотни миллилитров в минуту на каждую ветку, не беспокоясь о гидравлическом сопротивлении переходника.
Четыре канала сходятся внутри корпуса, образуя крестообразное пересечение. Мёртвый объём в точке пересечения — считанные микролитры. Для большинства лабораторных задач это незначимо, но в аналитических проточных системах играет роль: чем меньше мёртвый объём смесительного узла, тем резче фронт пробы, тем выше разрешение сигнала на детекторе.
Штуцеры — зацепление без компромиссовГребень — 7,4 мм, бороздка — 6,9 мм. Полмиллиметра перепада на каждом кольце. Немного? Для восьмимиллиметрового штуцера — достаточно. Окружность гребня — около 23 мм, площадь зацепления с трубкой на каждом зубчике — приличная. Силиконовая трубка внутренним диаметром 6–7 мм садится плотно, не проворачивается, не сползает при нормальном рабочем давлении.
Нюанс, специфичный для крестовины: четыре штуцера торчат в четыре стороны, и при монтаже трубок переходник норовит крутиться в пальцах. Нет плоской грани, не за что зажать. Хитрость — зафиксировать первую трубку на любом штуцере, прижать её к столу или штативу, и дальше ра��отать с остальными тремя. Первое соединение становится якорем, от которого пляшет вся сборка.
Где стоит крестовина на восьмёркеРазводка охлаждения от одного источника на три прибора. Чиллер — один, приборы — три. Тройник даст только два выхода, для третьего нужен второй тройник после первого. Крестовина — одна деталь, три выхода, минимум соединений. Обратка — зеркально: три шланга от приборов сходятся в крестовину, один шланг уходит в чиллер.
Многоканальное дозирование. Три реагента и носитель сходятся в одной точке перед реактором. Каждая линия — от своего насоса или дозатора. Крестовина в точке смешения обеспечивает одновременный ввод всех компонентов. На восьмимиллиметровом калибре — это уже препаративный масштаб, граммы и десятки граммов продукта за цикл.
Вакуумные системы. Коллектор на четыре рабочих места: три отвода к колбам Бунзена, четвёртый — к насосу. Крестовина вместо последовательных тройников — меньше потерь давления на разветвлениях, быстрее достигается нужный вакуум.
Пневматика учебных стендов. Сжатый воздух от компрессора распределяется на четыре модуля. Каждый модуль — свой манометр, свой расходомер, своя нагрузка. Крестовина — центральный узел распределения. Десять штук в пачке — два-три полных стенда.
Автоклав и средыПолипропилен выдерживает автоклавирование при 121 °C, многократно, без потери размеров и формы. Химическая стойкость — водные растворы, буферы, разбавленные минеральные кислоты и щёлочи, спирты, гликолевые теплоносители. Хлорорганика и ароматика — нет. Концентрированные окислители — нет.
Для систем с горячим теплоносителем — до 80 °C без ограничений. Выше — корпус крестовины начинает размягчаться, и четыре штуцера, нагруженные натянутыми шлангами, могут сместиться. Плоскость пересечения «поплывёт» — угол между штуцерами перестанет быть строго 90°. Функционально система работать будет, но эстетика монтажа пострадает.
Характеристики Номинальный наружный диаметр: 8 ммНаружный диаметр гребня: 7,4 мм
Наружный диаметр бороздки: 6,9 мм
Внутреннее отверстие: 4,6 мм
Конфигурация: крестообразная
Материал: полипропилен
Автоклавирование: допускается
Производитель: Kartell
Упаковка: 10 шт.
Комплектация Переходник крестообразный, наружный диаметр 8 мм — 10 шт.
2. Основные технические характеристики Номинальный наружный Ø, ммНаружный Ø бороздки/гребня, ммØ отверстия, мм 3,5 3,0 / 3,4 1,5 6 4,8 / 5,6 2,7 8 6,9 / 7,4 4,6 10 8,7 / 9,5 7,0 12 10,4 / 11,5 8,0 13,5 12,3 / 13,5 9,5 15 14,3 / 15,4 11,6 Дополнительная информация Материал изделия — полипропилен. Подлежит автоклавированию при +121°C.
Снабжен зубчиками для плотной фиксации трубок и предотвращения их скольжения.
3. Упаковывание, транспортирование и хранение
Упаковка обеспечивает сохранность изделий при транспортировке.
Условия транспортирования — по ГОСТ 15150-69 в крытом транспорте любого вида.
Условия хранения — по ГОСТ 15150-69.
