Четырнадцатимиллиметровый тройник стоит между двенадцаткой и шестнадцаткой, и именно в этот диапазон попадают штуцеры большинства лабораторных термостатов, чиллеров и циркуляционных насосов. Совпадение не случайное: производители приборов проектируют выходные патрубки под стандартные шланги 12–14 мм, а тройники того же калибра — логичное продолжение системы. Купил термостат, подключил два реактора через тройник — и не нужен переходник с одного размера на другой.
Внутренний канал — ровно 10 мм. Проходное сечение около 78 мм². Это уже серьёзная пропускная способность: несколько литров в минуту без заметного сопротивления. Поток не тормозится на разветвлении, давление не проседает, оба ответвления получают достаточно жидкости или газа.
Зубчатый профиль на крупном штуцереГребень — 13,7 мм, бороздка — 12,7 мм. Миллиметр перепада на каждом кольце. Шланг внутренним диаметром 12–13 мм натягивается на штуцер и фиксируется зубчиками — привычная схема, работающая одинаково надёжно от четвёрки до шестнадцатки. Разница в нюансах: чем крупнее диаметр, тем жёстче шланг и тем больше усилие при монтаже.
На четырнадцати миллиметрах силиконовый шланг ещё натягивается руками — с усилием, но без инструмента. Армированный ПВХ — уже сложнее: без прогрева в горячей воде придётся повозиться. Есть лайфхак, которым пользуются сантехники, но который отлично работает в лаборатории: капля жидкого мыла на штуцер. Шланг скользит при надевании, а после высыхания мыло не влияет на фиксацию — зубчики держат за счёт механического зацепления, а не трения.
Применение — крупный масштабТермостатирование реакторов. Циркуляционный термостат с двумя-тремя потребителями — стандартная ситуация в синтетической лаборатории. Один реактор на 60 °C, второй на те же 60 °C, термостат один. Тройник на выходе горячего контура, тройник на возврате. Шланги 12–14 мм, расход теплоносителя — три-пять литров в минуту. Четырнадцатимиллиметровый тройник пропускает этот объём без ощутимого перепада давления.
Системы охлаждения крупных приборов. Рентгеновские дифрактометры, мощные лазеры, индукционные печи с водяной рубашкой — оборудование, которое потребляет серьёзный поток охлаждающей жидкости и критично к перегреву. Разводка от чиллера через тройники — надёжнее, чем множество отдельных подключений, и проще в обслуживании.
Пилотные биотехнологические установки. Ферментёры на 10–50 литров, модули тангенциальной фильтрации, теплообменники — всё соединяется шлангами 12–14 мм. Тройники нужны на каждом ответвлении, и автоклавируемость полипропилена здесь не бонус, а пропуск к работе.
Температура, автоклав, химияАвтоклавирование — без ограничений. 121 °C, влажный жар, стандартный цикл. Многократно — полипропилен не деградирует заметно в течение десятков циклов.
Постоянная работа при высокой температуре — вопрос другой. До 80 °C — штатный режим, полипропилен стабилен. 80–100 °C — допустимо, но зубчики постепенно теряют жёсткость, шланг начинает сидеть свободнее. Выше 100 °C в непрерывном режиме — зона риска. Для высокотемпературных масляных контуров лучше металлическая арматура.
Химическая стойкость — стандартная полипропиленовая: вода, солевые растворы, разбавленные кислоты и щёлочи, спирты, водные буферы. Для теплоносителей на основе гликоля — совместимо. Для контуров с силиконовым маслом — тоже, если температура не запредельная. Хлорорганика, ароматические растворители, концентрированные окислители — нет.
Характеристики Номинальный наружный диаметр: 14 ммНаружный диаметр гребня: 13,7 мм
Наружный диаметр бороздки: 12,7 мм
Внутреннее отверстие: 10,0 мм
Материал: полипропилен
Автоклавирование: допускается
Производитель: Kartell
Упаковка: 10 шт.

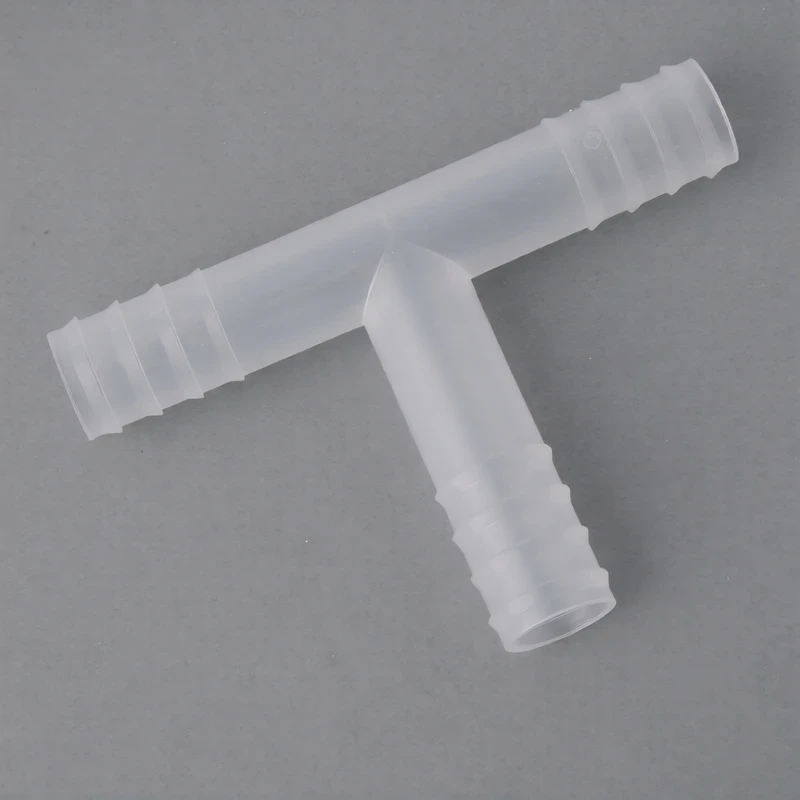

Комплектация Переходник Т-образный, наружный диаметр 14 мм — 10 шт.
2. Основные технические характеристики Номинальный наружный Ø, ммНаружный Ø бороздки/гребня, ммØ отверстия, мм 4 3,3 / 3,6 1,6 6 4,5 / 5,4 3,7 8 6,9 / 7,6 4,4 10 8,7 / 9,5 6,3 12 10,7 / 11,5 8,2 14 12,7 / 13,7 10,0 16 14,7 / 15,6 12,1 Дополнительная информация Материал изделия — полипропилен.
Подлежит автоклавированию при +121°C.
Снабжен зубчиками для плотной фиксации трубок и предотвращения их скольжения.
3. Упаковывание, транспортирование и хранение
Упаковка обеспечивает сохранность изделий при транспортировке.
Условия транспортирования — по ГОСТ 15150-69 в крытом транспорте любого вида.
Условия хранения — по ГОСТ 15150-69.
При эксплуатации необходимо соблюдать правила безопасности при работе с изделиями из пластика.
5. Сведе
