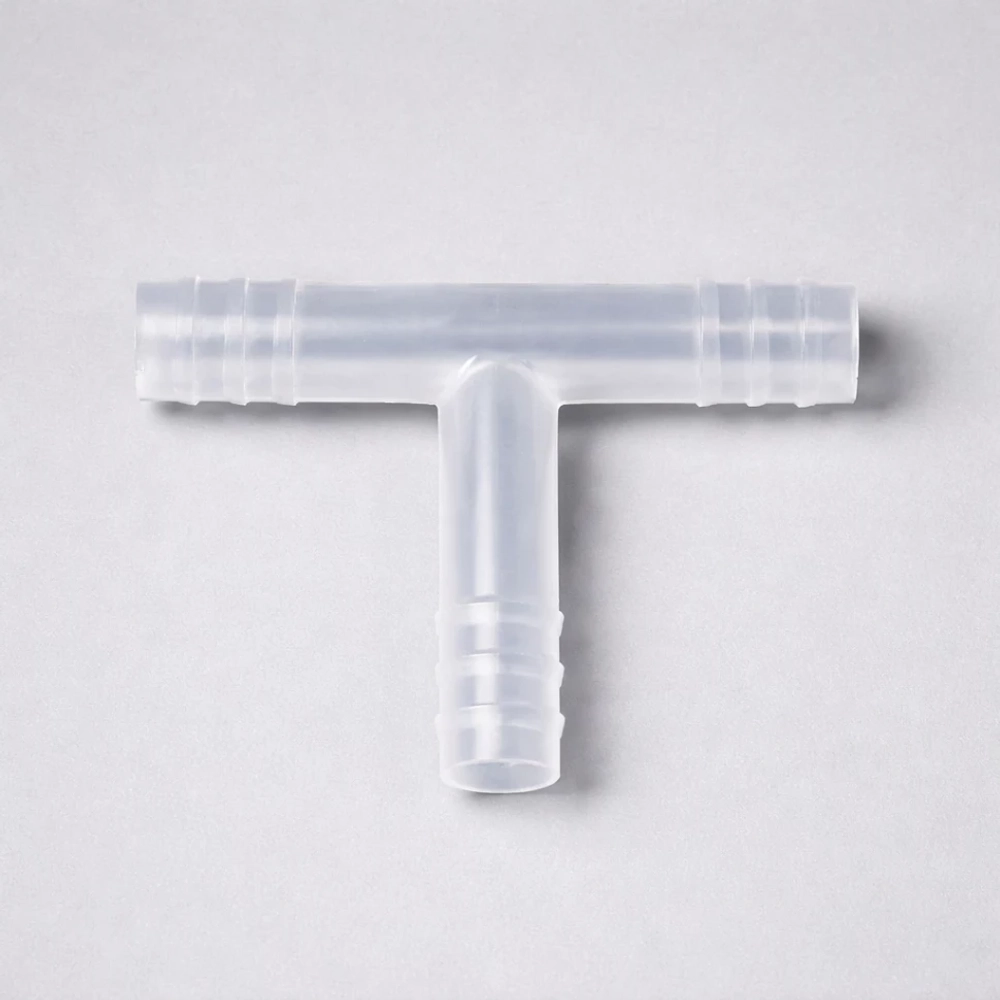

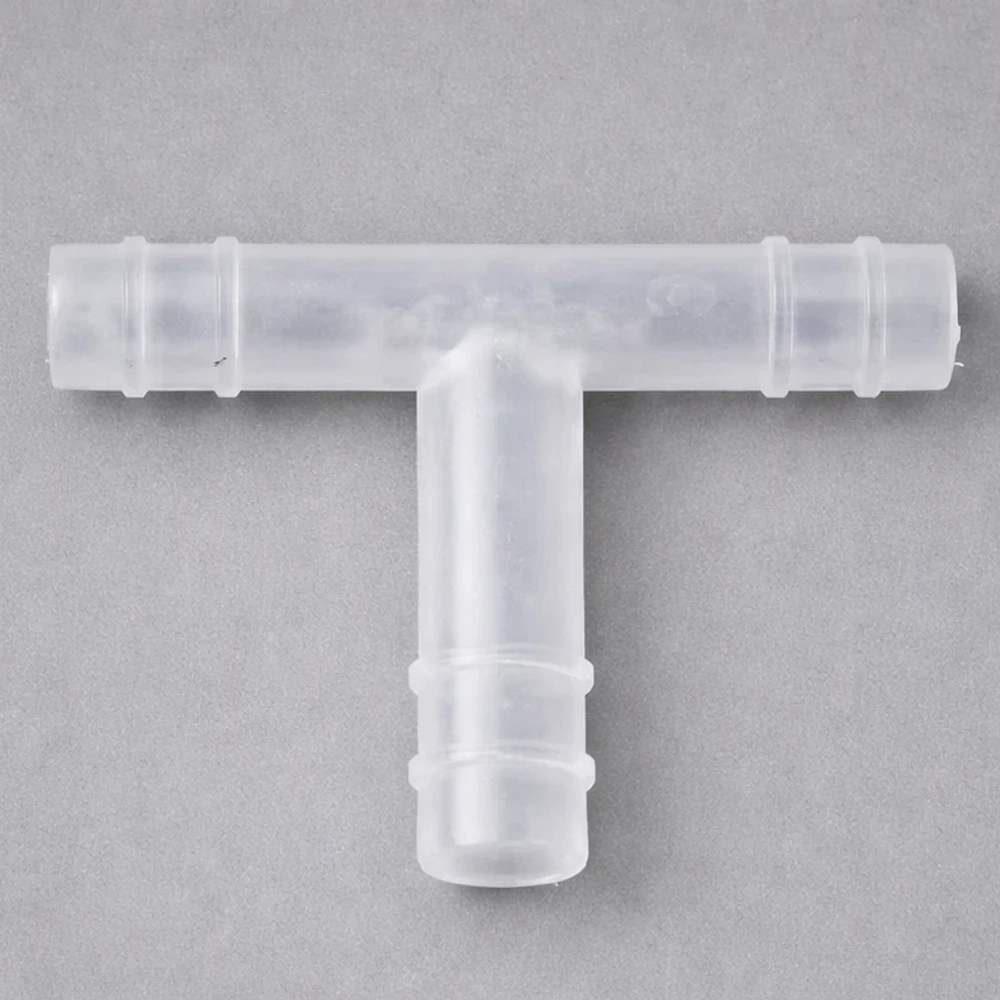

Т-образный переходник — штука, без которой любая разветвлённая трубочная система превращается в головную боль. Нужно разделить поток на два направления, подключить манометр в линию, организовать отвод пробы без разрыва магистрали — ставишь тройник, надеваешь трубки, готово. Переходник Kartell на 4 мм — самый мелкий калибр для микросистем: капиллярная подача жидкостей, газовые линии малого расхода, аналитическое оборудование, перистальтические насосы.
Размеры — и почему каждый миллиметр важенНоминальный наружный диаметр — 4 мм. Но поверхность не гладкая: на каждом штуцере чередуются гребни (3,6 мм) и бороздки (3,3 мм). Зубчатый профиль — не украшение, а фиксатор. Эластичная трубка, надетая на такой штуцер, цепляется за гребни и не соскальзывает даже при пульсирующем потоке или лёгком избыточном давлении. Без зубчиков трубка на гладком штуцере держится только за счёт натяга — и при малейшем ослаблении или нагреве сползает, заливая всё вокруг.
Внутреннее отверстие — 1,6 мм. Тонкий канал, рассчитанный на малые расходы. Для прокачки литров в минуту это не подходит — гидравлическое сопротивление будет слишком высоким. А вот для микролитровых потоков, капельной подачи, газовых линий с расходом в десятки-сотни миллилитров в минуту — ровно то, что нужно.
Полипропилен и автоклавированиеМатериал — полипропилен. Химически стоек к водным растворам, разбавленным кислотам и щелочам, большинству буферных систем. Для биологических и медицинских применений критично другое: переходник выдерживает автоклавирование. 121 °C, 15 минут, избыточное давление — стандартный цикл стерилизации. Полипропилен не плавится, не деформируется, сохраняет размеры и зубчатый профиль после десятков циклов. Это открывает дорогу в микробиологию, клеточные технологии, фармацевтику — туда, где одноразовые стерильные соединители стоят в разы дороже, а многоразовый автоклавируемый тройник решает задачу за копейки.
С органическими растворителями — аккуратнее. Толуол, хлороформ, концентрированная уксусная кислота при длительном контакте могут вызвать набухание полипропилена. Кратковременно — терпит, но для постоянных линий с агрессивной органикой лучше искать фторопластовые аналоги.
Где конкретно ставят такие тройникиПеристальтические насосы. Линия подачи разделяется на два канала: один — в реактор, второй — в обратку или в ёмкость для проб. Т-образный переходник в точке разветвления, трубки силиконовые или ПВХ внутренним диаметром 3–4 мм.
Газовые линии в хроматографии. Подвод газа-носителя к двум детекторам от одного баллона. Или отвод части потока на расходомер, не прерывая основную линию. Четырёхмиллиметровый тройник — стандартный элемент таких схем.
Лабораторные биореакторы и ферментёры малого объёма. Подача воздуха или газовой смеси, отвод конденсата, подключение датчиков — каждое ответвление через тройник. Автоклавируемость здесь не бонус, а обязательное требование.
Учебные установки по гидравлике и пневматике. Сборка схем из трубок и переходников — наглядная демонстрация законов течения жидкостей и газов. Десять тройников в упаковке — как раз на одну учебную установку.
Десять штук — разумная единицаТройники — расходник, который нужен пачками. Одна трубочная система на три-четыре разветвления — уже три-четыре переходника. Запасные — обязательно, потому что при демонтаже системы зубчики иногда обламываются, если тянуть трубку не вдоль оси, а вбок. Мелкий пластиковый элемент, упавший на пол, найти сложно — проще взять новый из пакета. Десять штук — оптимальный запас для одного рабочего места.
2. Основные технические характеристики Номинальный наружный Ø, ммНаружный Ø бороздки/гребня, ммØ отверстия, мм 4 3,3 / 3,6 1,6 6 4,5 / 5,4 3,7 8 6,9 / 7,6 4,4 10 8,7 / 9,5 6,3 12 10,7 / 11,5 8,2 14 12,7 / 13,7 10,0 16 14,7 / 15,6 12,1 Дополнительная информация Материал изделия — полипропилен.Подлежит автоклавированию при +121°C.
Снабжен зубчиками для плотной фиксации трубок и предотвращения их скольжения.
3. Упаковывание, транспортирование и хранение
Упаковка обеспечивает сохранность изделий при транспортировке.
Условия транспортирования — по ГОСТ 15150-69 в крытом транспорте любого вида.
Условия хранения — по ГОСТ 15150-69.
При эксплуатации необходимо соблюдать правила безопасности при работе с изделиями из пластика.
5. Сведения об утилизацииИзделие не представляет опасности для окружающей среды, жизни и здоровья людей после окончания срока службы.
Порядок утилизации изделия определяется Потребителем.
Гарантийный срок хранения — 5 лет.
