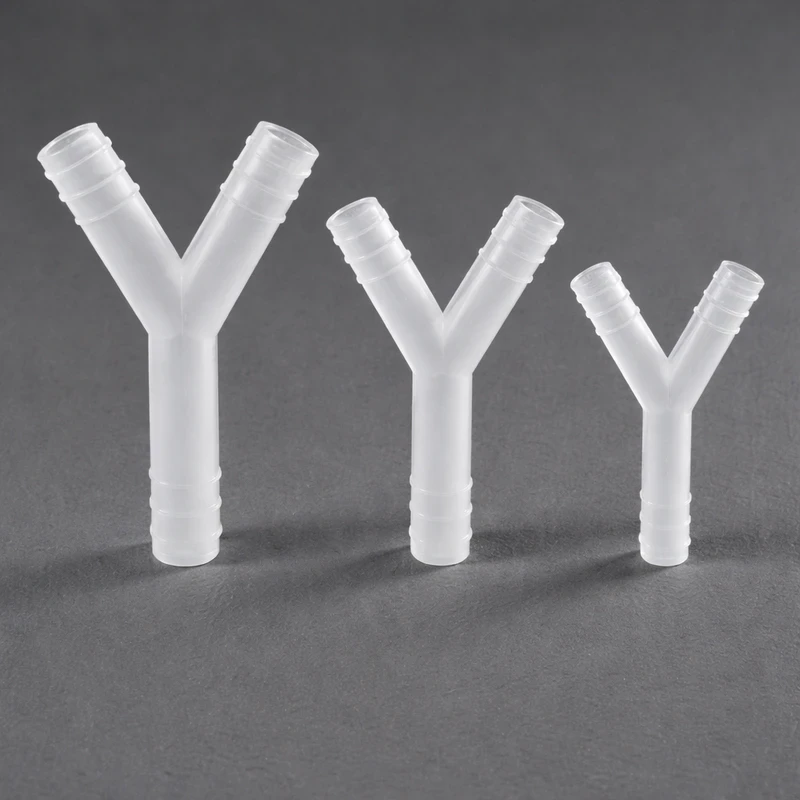

Три штуцера по 10 мм, канал 5,5 мм, угол разветвления — Y-профиль. Всё одинаковое, всё симметричное. Поток входит через любой из трёх штуцеров — и делится на два равных выхода. Или два потока входят — и объединяются в один. Направление определяет пользователь, переходнику всё равно: геометрия не отдаёт предпочтение ни одному из трёх каналов.
Десятимиллиметровый калибр — это уже не аналитические микротракты. Это системы с расходом в литры: водяное охлаждение, циркуляция теплоносителя, вакуумные линии, газовые магистрали. Проходное сечение 5,5 мм (около 24 мм²) — достаточно, чтобы обслуживать два прибора от одного источника без ощутимого падения давления на разветвлении.
Равное деление — когда это принципиальноТ-образный тройник делит поток неравномерно по определению: прямая ветка получает больше, боковая — меньше. На шестёрке или восьмёрке разница может быть некритичной. На десятке, при расходах в несколько литров в минуту — уже заметна. Один холодильник охлаждается нормально, второй — недостаточно. Один реактор получает полный расход теплоносителя, второй — огрызки.
Y-переходник эту проблему снимает конструктивно. Оба выхода расположены симметрично, гидравлическое сопротивление обеих веток одинаково — при условии, что трубки на выходах одного диаметра и длины. Два прибора получают поровну. Не приблизительно, а с точностью, определяемой качеством литья корпуса. У Kartell с этим порядок.
Пять штук в упаковкеНе десять, как у мелких калибров, а пять. Крупные переходники расходуются иначе: их не теряют (размер не позволяет), не ломают при монтаже (массивнее, прочнее), не выбрасывают по ошибке. Одна разводка охлаждения на два прибора — один переходник на подачу, один на обратку. Два переходника из пяти — и система собрана. Оставшиеся три — запас на модификацию системы или замену через год-два, когда полипропилен состарится.
Монтаж на десятимиллиметровых штуцерахСиликоновая трубка внутренним диаметром 9–10 мм натягивается руками — с усилием, но без инструмента. ПВХ — после прогрева в горячей воде. Зубчатый профиль на штуцерах фиксирует трубку кольцевыми гребнями, каждый из которых работает как отдельный стопор.
Y-переходник при сборке ведёт себя иначе, чем Т-образный. У тройника один штуцер — прямое продолжение другого, и корпус не вращается в руках при насадке трубок. У Y-образника все три штуцера расходятся под углом, и при насадке второй трубки первая стремится провернуть корпус. Фиксировать первое соединение хомутом до монтажа остальных — рабочий приём, экономящий время и нервы.
Хомуты — на все три штуцера. На десятимиллиметровом Y-переходнике с двумя-тремя нагруженными шлангами без механической фиксации соединение продержится до первой пульсации давления в системе.
Материал и эксплуатацияПолипропилен. Автоклавирование при 121 °C — допускается, многократно. Рабочая температура при длительной эксплуатации — до 80 °C. На десятимиллиметровом калибре это ограничение актуально: переходники этого размера часто стоят на контурах термостатов, а термостаты бывают горячими. Водяной контур до 80 °C — штатно. Гликолевый до 70 °C — аналогично. Масляный при 100+ °C — полипропилен не выдержит длительно, нужна металлическая арматура.
Химическая совместимость — стандартная: вода, солевые растворы, гликоли, разбавленные кислоты и щёлочи, спирты, буферы. Хлорированная органика и сильные окислители — за пределами допуска.
Характеристики Номинальный наружный диаметр: 10 мм (все три штуцера)Внутреннее отверстие: 5,5 мм
Конфигурация: Y-образная, симметричная
Материал: полипропилен
Автоклавирование: допускается
Производитель: Kartell
Упаковка: 5 шт.
Комплектация Переходник Y-образный, наружный диаметр 10 мм — 5 шт.
2. Основные технические характеристики Номинальный наружный Ø, ммНаружный Ø бороздки/гребня, ммØ отверстия, мм 4 3,2 / 4,0 2,0 6 4,7 / 5,7 2,7 8 6,6 / 7,6 4,6 10 8,9 / 9,9 5,5 12 10,5 / 11,6 7,3 14 12,8 / 13,7 9,7 16 14,7 / 15,7 11,9 Дополнительная информация Материал изделия — полипропилен. Подлежит автоклавированию при +121°C.
Возможна стерилизация радиационным излучением.
Снабжен зубчиками для плотной фиксации трубок и предотвращения их скольжения.
3. Упаковывание, транспортирование и хранение
Упаковка обеспечивает сохранность изделий при транспортировке.
Условия транспортирования — по ГОСТ 15150-69 в крытом транспорте любого вида.
Условия хранения — по ГОСТ 15150-69.
При эксплуатации необходимо соблюдать правила безопасности при работе с изделиями из пластика.
5. Сведения об утилизацииИзделие не представляет опасности для окружающей среды, жизни и здоровья людей после окончания срока службы.
