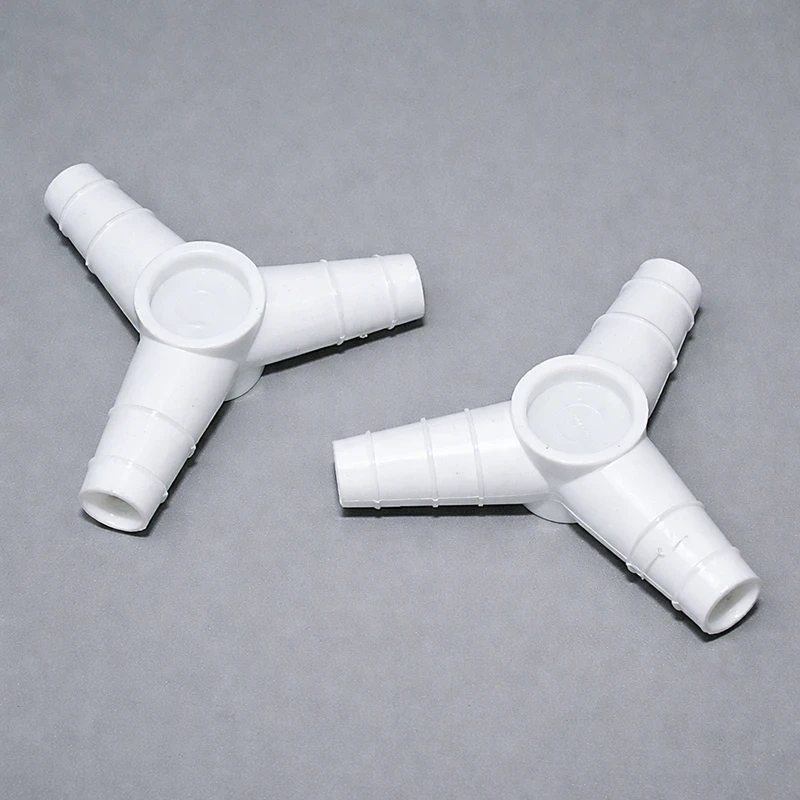

Двенадцать, тринадцать, четырнадцать. Верхняя граница Y-образных переходников Kartell. Канал внутри — 7,6 мм, проходное сечение около 45 мм². Арматура для магистралей, где текут не миллилитры, а литры: контуры термостатирования промышленных реакторов, охлаждение крупного аналитического оборудования, централизованная газовая разводка. На этом калибре Y-профиль — уже не тонкая оптимизация гидродинамики, а инженерная необходимость: потоки большие, турбулентность на перпендикулярном разветвлении — реальная, ощутимая проблема.
Зачем три разных диаметра на крупной арматуреКазалось бы, на магистральных линиях проще унифицировать всё под один размер. В теории — да. На практике — лаборатория живёт своей жизнью. Оборудование закупается годами, от разных производителей, с разными комплектными шлангами. Чиллер с выходом на четырнадцать, реактор с рубашечными штуцерами на двенадцать, теплообменник с тринадцатимиллиметровыми патрубками. Перешивать всё на один калибр — неделя работы сантехника и мешок фитингов. Или один Y-переходник.
Расчётный вариант тоже никто не отменял. Четырнадцатимиллиметровый вход — основной поток от насоса. Двенадцатимиллиметровый выход — на потребитель с меньшим расходом. Тринадцатимиллиметровый — на потребитель побольше. Соотношение расходов определяется сопротивлением каждой ветки, а диаметры штуцеров и трубок — часть этого сопротивления. Не прецизионная регулировка, но для балансировки охлаждающего контура между двумя приборами — вполне рабочий метод.
120° на большом потокеЧем крупнее переходник и выше расход — тем заметнее преимущество Y-профиля перед T-профилем. При расходах пять-десять литров в минуту через четырнадцатимиллиметровую трубку число Рейнольдса уже далеко от ламинарного режима. Перпендикулярное ответвление на таких скоростях генерирует вихрь, который слышно — характерный свист или гул в тройнике. Потеря давления на разветвлении может составлять десятки процентов от общего перепада в системе.
Y-переходник снижает эти потери кратно. Поток плавно расходится под тупым углом, энергия не тратится на разворот струи. Для чиллеров с ограниченным напором насоса — а таких большинство среди лабораторных моделей — это означает разницу между «работает нормально» и «едва тянет на двух приборах одновременно».
Зубчики и реальность монтажаГребень на четырнадцатимиллиметровом штуцере — 14,2 мм, бороздка — 13,2 мм. Перепад целый миллиметр — серьёзное зацепление. На двенадцатимиллиметровом — гребень 12,0 мм, бороздка 11,1 мм, перепад 0,9 мм. Тоже ощутимо. Трубки на таких штуцерах сидят крепко, но монтаж без прогрева — только для очень эластичного силикона.
Армированный ПВХ или резиновый шланг на четырнадцатимиллиметровый зубчатый штуцер без горячей воды не натянуть. Конец шланга — в кипяток на минуту. Штуцер — глицерин или мыло. Насаживать до упора, чтобы все гребни вошли внутрь трубки. Остывание — и шланг обжимает профиль намертво.
Хомуты — обязательны, на каждый из трёх штуцеров. Y-переходник с тремя крупными шлангами — конструкция, которая стремится развалиться: шланги тяжёлые, жёсткие, тянут в разные стороны. Натяжение несимметричное — разные диаметры означают разную жёсткость трубок. Без механической фиксации слабейшее соединение сдаст первым, и узнаете вы об этом по луже на полу.
Температура и материалПолипропилен автоклавируется при 121 °C — штатно. Для биотехнологических линий крупного сечения — единственный доступный пластиковый вариант, выдерживающий стерилизацию.
Длительная работа — до 80 °C без оговорок. Между 80 и 95 °C — зона внимания. Крупный Y-переходник с тремя тяжёлыми шлангами деформируется при размягчении полипропилена быстрее мелких аналогов. Если термостат работает при 90 °C постоянно — проверяйте переходник ежемесячно. Расхождение углов между штуцерами — первый признак того, что корпус «потёк».
Химическая совместимость покрывает все стандартные теплоносители и охлаждающие жидкости: вода, гликоли, солевые растворы. Разбавленные кислоты и щёлочи, спирты, буферы — без вопросов. Органические растворители, окислители — нет.
Характеристики Номинальный наружный диаметр: 12 / 13 / 14 ммНаружный диаметр гребня (макс. / мин.): 14,2 / 12,0 мм
Наружный диаметр бороздки (макс. / мин.): 13,2 / 11,1 мм
Внутреннее отверстие: 7,6 мм
Угол разветвления: 120°
Конфигурация: Y-образная
Материал: полипропилен
Автоклавирование: допускается
Производитель: Kartell
Упаковка: 10 шт.
Комплектация Переходник Y-образный 120°, наружный диаметр 12/13/14 мм — 10 шт.
2. Основные технические характеристики Номинальный наружный Ø, ммНаружный Ø гребня, мм (макс/мин)Наружный Ø бороздки, мм (макс/мин)Ø отверстия, мм 4 / 5 / 6 4,1 / 5,1 3,8 / 4,7 1,5 6 / 7 / 8 5,5 / 7,2 5,2 / 7,0 2,7 8 / 9 / 10 7,0 / 9,2 6,9 / 8,8 4,7
