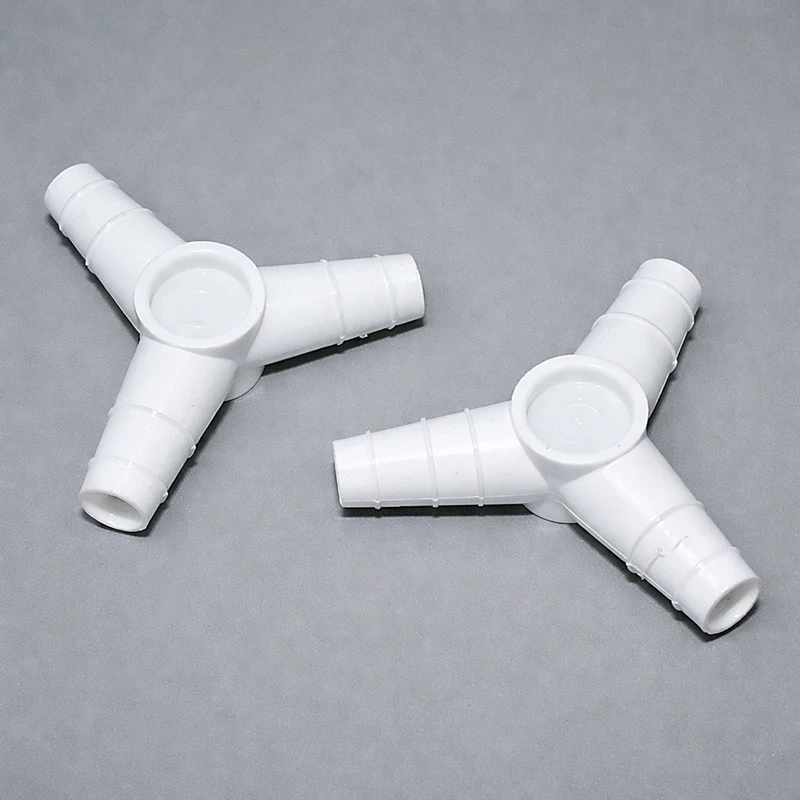

Четырнадцать, пятнадцать, шестнадцать. Крупнее в линейке Y-образных не бывает. Внутренний канал — 9,6 мм, проходное сечение каждого штуцера около 72 мм². Через такой переходник идут потоки, которые слышно невооружённым ухом: охлаждение мощных приборов, магистральные контуры термостатирования, центральные газовые коллекторы. Три штуцера разного диаметра, угол разветвления 120°, один корпус из полипропилена — узел, заменяющий связку из тройника и пары редуцирующих муфт.
9,6 мм внутри — близко к пределу пластикаПочти сантиметр проходного канала. Для полипропиленового литого переходника — серьёзный размер. Стенки корпуса в зоне пересечения каналов должны быть достаточно толстыми, чтобы выдерживать давление и механическую нагрузку от трёх шлангов, и при этом не превращать деталь в неподъёмный кусок пластика. Kartell нашли баланс: переходник компактный, лёгкий, но прочный.
Проходное сечение 72 мм² на каждом штуцере означает, что при давлении водопроводной сети через Y-переходник проходят десятки литров в минуту. Для магистральной разводки охлаждения — более чем достаточно. Для вакуумных линий — потери на разветвлении минимальны, предельный вакуум насоса доходит до рабочих мест практически без деградации.
Штуцеры — каждый под свою трубкуМинимальный гребень — 13,7 мм на четырнадцатимиллиметровом штуцере. Максимальный — 15,5 мм на шестнадцатке. Бороздки — 13,0 и 14,9 мм соответственно. Перепады от 0,6 до 0,7 мм — умеренные, но при большой окружности штуцера суммарная площадь зацепления достаточная.
Какие трубки подходят:
Штуцер 14 мм — шланг с внутренним диаметром 13–13,5 мм.Штуцер 15 мм — шланг 14–14,5 мм.
Штуцер 16 мм — шланг 15–15,5 мм.
На этих калибрах ручной монтаж без подготовки — занятие для мазохистов. Шланги жёсткие, толстостенные, с трудом поддаются деформации. Обязательный минимум: прогрев каждого конца в кипятке минимум на минуту, смазка штуцера глицерином, и терпение. Спешка на крупных штуцерах заканчивается либо недосаженным шлангом, который потом срывает давлением, либо травмой рук — жёсткий шланг при соскальзывании со штуцера бьёт ощутимо.
Хомуты — даже не обсуждаетсяТри крупных шланга на Y-переходнике — три вектора силы, направленных под 120° друг к другу. Шланги тяжёлые, упругие, стремятся выпрямиться. Каждый тянет свой штуцер наружу. Внутреннее давление добавляет выталкивающее усилие. Без хомутов система продержится ровно до первого всплеска давления — включение насоса, гидроудар при закрытии крана, пульсация перистальтического привода.
Червячные хомуты из нержавейки — на каждое соединение, без исключений. Затянуть равномерно, не перетягивая — чрезмерное усилие продавит стенку полипропиленового штуцера. Момент затяжки — от руки с лёгким дожимом отвёрткой, не более.
Где стоит такой переходникЦентральный узел системы охлаждения. Чиллер на 3–5 кВт, три прибора: ЯМР-спектрометр, рентгеновский дифрактометр, плазменный спектрометр. Подающая магистраль — шестнадцатка от чиллера, ответвления — пятнадцатка и четырнадцатка к приборам с разными расходами. Y-переходник в точке разделения обеспечивает плавное деление потока, без вихрей и потерь давления, которые на T-образном тройнике при таких расходах уже заметны.
Пилотные установки. Объединение потоков от двух насосов в одну линию перед реактором. Насосы разной производительности, с трубками разного калибра. Y-переходник — точка слияния, дальше объединённый поток идёт через самый крупный штуцер.
Вакуумная магистраль на три рабочих места. Насос подключён к шестнадцатимиллиметровому штуцеру, рабочие места — через пятнадцатку и четырнадцатку. Разные диаметры ответвлений компенсируют разную длину подводящих шлангов — выравнивание вакуума на рабочих местах без дополнительных вентилей.
Полипропилен — знакомые рамкиАвтоклавирование — да, 121 °C, многократно. Для стерилизуемых линий в биотехнологии и фармацевтике — подходит.
Длительная рабочая температура — до 80 °C. На максимальном калибре Y-переходников ограничение особенно актуально: корпус крупный, нагрузка от шлангов максимальная, деформация при размягчении проявляется быстрее всего. Контуры с теплоносителем 90+ °C — территория металлической арматуры.
Химия — вода, гликоли, солевые растворы, разбавленные кислоты и щёлочи, спирты. Стандартный набор совместимости полипропилена, закрывающий практически все лабораторные охлаждающие жидкости и теплоносители.
Характеристики Номинальный наружный диаметр: 14 / 15 / 16 ммНаружный диаметр гребня (макс. / мин.): 15,5 / 13,7 мм
Наружный диаметр бороздки (макс. / мин.): 14,9 / 13,0 мм
Внутреннее отверстие: 9,6 мм
Угол разветвления: 120°
Конфигурация: Y-образная
Материал: полипропилен
Автоклавирование: допускается
Производитель: Kartell
Упаковка: 10 шт.
Комплектация Переходник Y-образны
