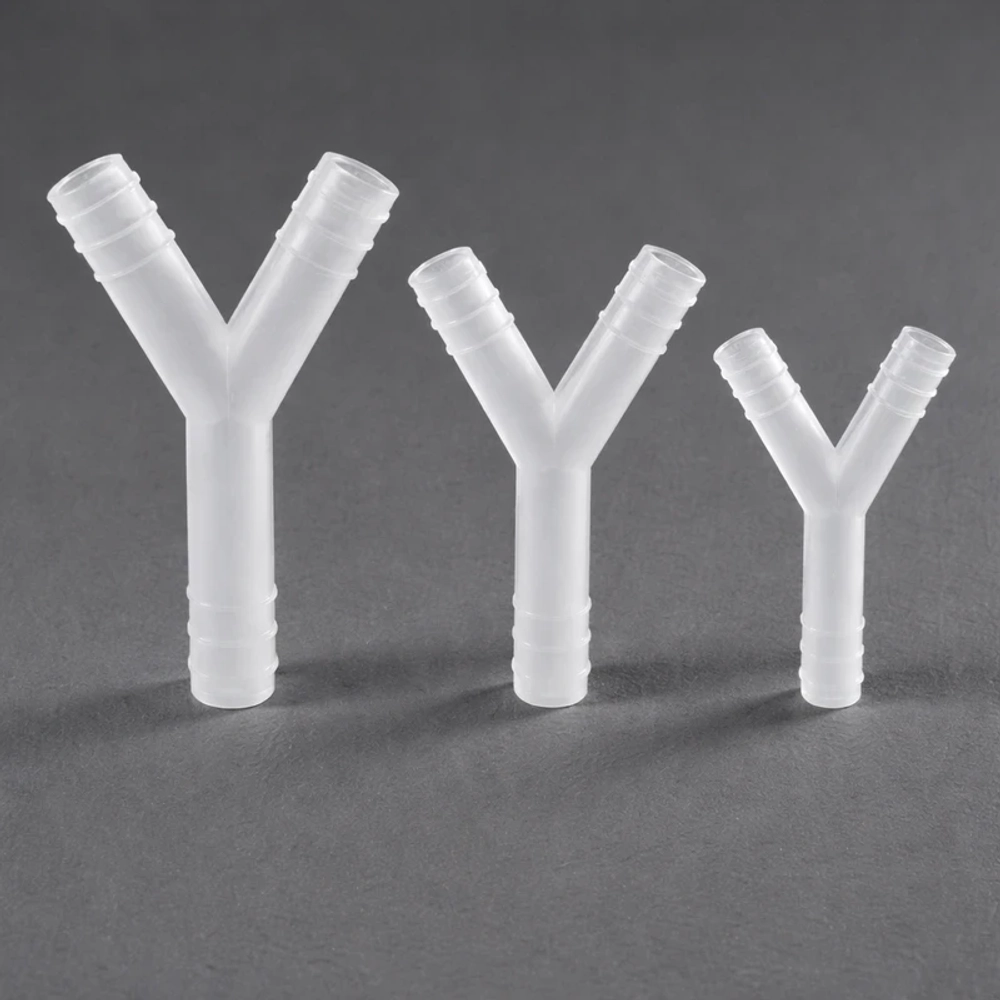

Максимальный размер в линейке симметричных Y-образных переходников. Три штуцера по 16 мм, внутренний канал 11,9 мм, проходное сечение каждого — около 111 мм². Это арматура для центральных магистралей, где через одну точку проходит весь поток системы: основная линия от чиллера, магистраль вакуумного насоса, коллектор сжатого воздуха. Делить такой поток нужно аккуратно — и Y-профиль справляется с этим лучше, чем любой тройник.
Зачем делить поровну на большом расходеПри расходах десять-пятнадцать литров в минуту неравномерность деления потока на Т-образном тройнике — уже не теоретическая проблема. Один прибор охлаждается нормально, второй перегревается и уходит в защиту. Один пост вакуумной линии работает, второй еле тянет. Начинается подбор длин трубок, установка дросселей, балансировка системы — часы работы и дополнительная арматура.
Y-переходник снимает вопрос геометрически. Оба выхода одинаковы, расположены симметрично относительно входа. Поток делится пополам за счёт конструкции, а не за счёт ухищрений при монтаже. Поставил, подключил, работает. Конечно, если трубки на выходах разной длины или разного диаметра — баланс нарушится, но это уже ошибка проектирования, а не дефект переходника.
Канал 11,9 мм — что это в цифрахСечение одного канала — 111 мм². Два выхода — суммарно 222 мм². Вход — 111 мм². Переходник не создаёт бутылочного горлышка на выходе: каждая ветка имеет то же сечение, что и основная магистраль. Ограничение — на входе, и это правильная логика для любого разветвителя. Насос или чиллер задаёт расход, переходник его не режет.
Для вакуумных систем: две колбы подключены через Y-переходник к одному насосу. Каждая ветка — 111 мм² проходного сечения, магистраль к насосу — столько же. Потери вакуума на разветвлении минимальны, оба рабочих места получают одинаковое разрежение. На Т-образном тройнике того же калибра дальнее рабочее место всегда проигрывает ближнему — геометрия потока несимметрична.
Монтаж — отдельная историяШестнадцатимиллиметровый шланг — это серьёзный рукав. Силиконовый толстостенный, армированный ПВХ, иногда даже резиновый — жёсткий, тяжёлый, сопротивляющийся любым попыткам натянуть его на штуцер. На этом калибре горячая вода перед монтажом — не рекомендация, а обязательный этап, без которого сборка невозможна физически.
Кипяток, минута выдержки, глицерин на штуцер. Надевать быстро, пока шланг не остыл — после остывания он обожмёт зубчики мёртвой хваткой. Хомут — немедленно, на каждый штуцер. Червячный, нержавеющий, затянутый отвёрткой с контролируемым усилием. Перетянуть — продавить стенку полипропиленового штуцера. Недотянуть — шланг сорвёт при первом скачке давления.
Три шланга по 16 мм на одном переходнике — конструкция, которая весит прилично и тянет корпус во все стороны. Закрепить хотя бы один шланг на штативе или кронштейне рядом с переходником — разгрузить корпус, продлить ему жизнь. Висящий в воздухе Y-переходник с тремя провисающими рукавами — верный путь к деформации корпуса через несколько месяцев.
Пять штук и реальный расходУпаковка по пять — стандарт для крупных переходников Kartell. Расход штучный: два переходника на систему охлаждения с двумя потребителями, один на вакуумную разводку. Пять штук — это две с половиной системы. Для лаборатории с одним-двумя крупными приборами — запас на годы. Для оснащения нового помещения с нуля — возможно, понадобится вторая упаковка.
Менять Y-переходники приходится нечасто. Корпус массивный, ломаться в нём нечему. Единственная причина замены — деградация полипропилена от длительного контакта с горячим теплоносителем. Материал дубеет, теряет упругость, зубчики перестают обеспечивать прежнее зацепление со шлангом. Процесс медленный — год-два при рабочей температуре 70–80 °C, дольше при комнатной.
Температура и химияАвтоклавирование при 121 °C — многократно, без деформации. Длительная эксплуатация — до 80 °C уверенно, до 90 °C с оговорками. Выше — корпус постепенно размягчается, углы между штуцерами расходятся, геометрия системы нарушается. Для высокотемпературных масляных контуров — только металлическая арматура.
Химическая совместимость: вода, гликолевые антифризы, солевые растворы, разбавленные кислоты и щёлочи, спирты. Для всех стандартных лабораторных теплоносителей и охлаждающих жидкостей — полная совместимость. Хлорированные и ароматические растворители, концентрированные окислители — за пределами допуска полипропилена.
Характеристики Номинальный наружный диаметр: 16 мм (все три штуцера)Внутреннее отверстие: 11,9 мм
Конфигурация: Y-образная, симметричная
Материал: полипропилен
Автоклавирование: допускается
Производитель: Kartell
Упаковка: 5 шт.
Комплектация Переходник Y-образный, наружный диаметр 16 мм — 5 шт.
2. Основные технические характеристики Номинальный наружный Ø, ммНаружный Ø бороздки/гребня, ммØ отверстия, мм
