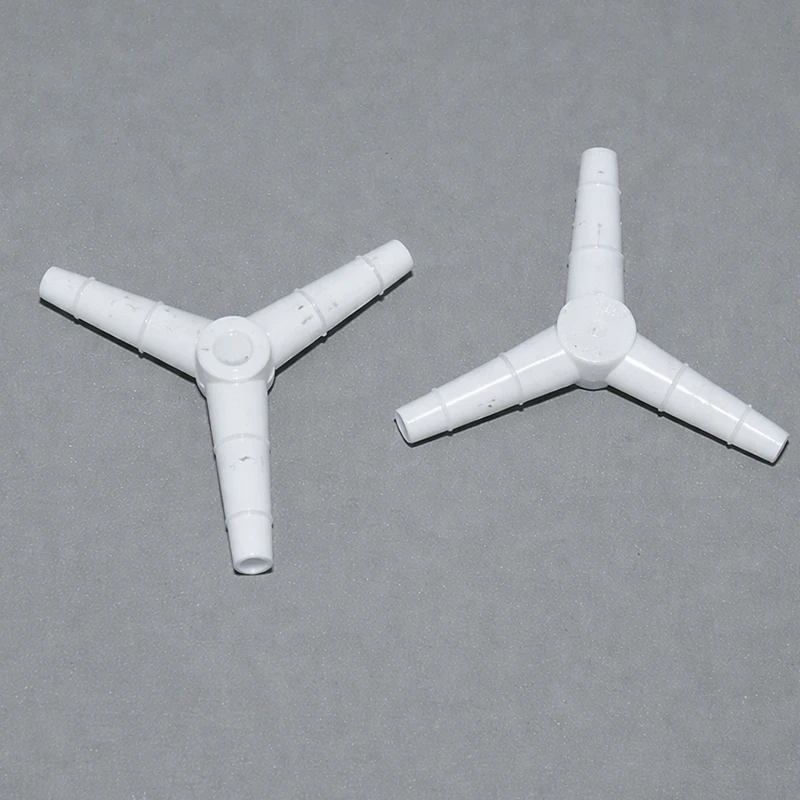

На первый взгляд Y-переходник похож на обычный Т-образный. Три штуцера, три трубки, разветвление потока. Но угол между отводами — 120° вместо 90°, и это меняет гидродинамику принципиально. Поток входит в один штуцер и делится на два, расходящихся под тупым углом. Без резкого поворота, без «удара» струи в стенку, без завихрений на перпендикулярном ответвлении. Для ламинарных микропотоков — а на калибре 4–6 мм других обычно не бывает — это означает более равномерное распределение жидкости или газа между ветками.
Три диаметра в одном переходникеВот что делает этот Y-переходник по-настоящему необычным: штуцеры разного размера. Один — 4 мм, второй — 5 мм, третий — 6 мм. Это не тройник-разветвитель с одинаковыми выходами, а переходник-редуктор с разделением. Вошёл поток через шестёрку — вышел через пятёрку и четвёрку. Или наоборот: два тонких потока объединились в один толстый.
Зачем так? Потому что в реальных системах трубки на разных участках — разного диаметра. От насоса идёт шестимиллиметровая, к одному детектору нужна пятёрка, к другому — четвёрка. Без переходника с разными штуцерами пришлось бы ставить тройник плюс два редуцирующих переходника. Три детали вместо одной, три лишних соединения, три точки потенциальной утечки. Y-образник Kartell решает всё одной деталью.
Размеры в деталяхВнутренний канал — 1,5 мм на всём протяжении, независимо от наружного диаметра штуцера. Стенки на шестимиллиметровом конце толще, на четвёрке — тоньше, но проходное сечение одинаковое. Это важно: поток не ускоряется и не замедляется при переходе от одного штуцера к другому. Гидравлическое сопротивление определяется только длиной канала и углом разветвления, а не разницей в наружных размерах.
Зубчатый профиль — на каждом штуцере свой. На четвёрке: гребень 4,1 мм, бороздка 3,8 мм. На пятёрке и шестёрке — пропорционально крупнее, максимальный гребень 5,1 мм, минимальная бороздка 4,7 мм. Каждый штуцер рассчитан на трубку своего диаметра: четвёрка — под трубку 3–3,5 мм, шестёрка — под 5–5,5 мм. Универсальность переходника не в том, что «любая трубка подойдёт», а в том, что три разные трубки подойдут одновременно.
Где это реально работаетПроточно-инжекционный анализ. Линия носителя — шестимиллиметровая трубка от насоса. После Y-переходника поток делится: пятёрка уходит к реакционному змеевику, четвёрка — к байпасу или линии сброса. Разные диаметры на выходах позволяют грубо задать соотношение расходов без дополнительных дросселей — тонкая трубка пропускает меньше.
Газовая хроматография. Подвод газа-носителя разделяется на две колонки разного сечения. Колонка с меньшим внутренним диаметром подключена через четвёрку, с бóльшим — через пятёрку. Расход распределяется пропорционально сопротивлению каждой ветки.
Микробиотехнология. Подача питательной среды в два микроферментёра разного объёма от одного насоса. Ферментёр побольше получает поток через более толстую трубку, поменьше — через тонкую. Автоклавируемость полипропилена позволяет стерилизовать переходник в сборе со всей линией.
Учебные стенды по гидравлике. Демонстрация закона неразрывности потока и распределения расхода в разветвлённых системах. Y-переходник с разными диаметрами — наглядный элемент для такого эксперимента.
Угол 120° — практический смыслНа Т-образном переходнике боковой отвод перпендикулярен основному потоку. Жидкость «ударяется» в стенку и разворачивается на 90°. На Y-образном — расходится плавно, под тупым углом. Меньше турбулентность, меньше потери давления на разветвлении, меньше пузырьков воздуха застревает в мёртвых зонах. Для газовых линий последнее особенно актуально: пузырёк в детекторе хроматографа — это ложный пик на хроматограмме и потерянный анализ.
Характеристики Номинальный наружный диаметр: 4 / 5 / 6 ммНаружный диаметр гребня (макс. / мин.): 5,1 / 4,1 мм
Наружный диаметр бороздки (макс. / мин.): 4,7 / 3,8 мм
Внутреннее отверстие: 1,5 мм
Угол разветвления: 120°
Конфигурация: Y-образная
Материал: полипропилен
Автоклавирование: допускается
Производитель: Kartell
Упаковка: 10 шт.
Комплектация Переходник Y-образный 120°, наружный диаметр 4/5/6 мм — 10 шт.
2. Основные технические характеристики Номинальный наружный Ø, ммНаружный Ø гребня, мм (макс/мин)Наружный Ø бороздки, мм (макс/мин)Ø отверстия, мм 4 / 5 / 6 4,1 / 5,1 3,8 / 4,7 1,5 6 / 7 / 8 5,5 / 7,2 5,2 / 7,0 2,7 8 / 9 / 10 7,0 / 9,2 6,9 / 8,8 4,7 10 / 11 / 12 9,9 / 11,5 9,8 / 10,7 5,5 12 / 13 / 14 12,0 / 14,2 11,1 / 13,2 7,6 14 / 15 / 16 13,7 / 15,5 13,0 / 14,9 9,6 Дополнительная информация Материал изделия — полипропилен. Подлежит автоклавированию
